Các thông số kích thước hố thang máy nhỏ nhất

Kích thước hố thang máy nhỏ nhất không có một thông số cố định áp dụng cho mọi công trình. Tùy tải trọng, kích thước cabin, kiểu cửa, vị trí đối trọng, tốc độ và công nghệ dẫn động, cùng một tải trọng có thể cần kích thước giếng thang khác nhau. Trong bài viết này, JAMA TECH tổng hợp kích thước hố thang tham khảo từ 300kg đến 1600kg, đồng thời làm rõ kích thước cabin, hố PIT, chiều cao OH và những yêu cầu kỹ thuật cần kiểm tra trước khi xây dựng hoặc cải tạo nhà.

Kích thước hố thang máy nhỏ nhất là gì?

Kích thước hố thang máy nhỏ nhất là chiều rộng và chiều sâu thông thủy tối thiểu của giếng thang cần có để lắp đặt hoàn chỉnh cabin, ray dẫn hướng, đối trọng, hệ cửa và các thiết bị kỹ thuật của một cấu hình thang máy cụ thể. Không có một kích thước hố thang nhỏ nhất duy nhất áp dụng cho tất cả thang máy.

Trong thực tế, kích thước này thay đổi theo tải trọng thang máy, kích thước cabin, kiểu cửa, vị trí đối trọng, công nghệ dẫn động và thiết kế của từng nhà sản xuất. Vì vậy, cùng là thang máy 350kg hoặc 450kg nhưng hai model khác nhau vẫn có thể yêu cầu chiều rộng và chiều sâu giếng khác nhau.

Bảng kích thước hố thang máy nhỏ nhất cho thang máy mini theo tải trọng

Kích thước hố thang máy nhỏ nhất của dòng mini có thể dao động đáng kể theo tải trọng và cấu hình thiết bị. Bảng dưới đây giúp chủ nhà ước lượng diện tích cần chừa trước khi thiết kế, không nên xem đây là kích thước bắt buộc cho mọi model. Cùng một tải trọng, kích thước hố có thể khác nhau do loại cửa, vị trí đối trọng, ray dẫn hướng, công nghệ truyền động và thiết kế của từng hãng.

Tải trọng	Sức chứa tham khảo	Kích thước cabin tham khảo	Hố thang tham khảo	Cửa tham khảo	PIT tham khảo	OH tham khảo	Phù hợp
160kg	Khoảng 2 người	800 × 800 × 2100mm	1300 × 1100mm	600 × 2100mm	Khoảng 600mm	Khoảng 3600mm	Nhà rất nhỏ, nhu cầu di chuyển thấp
220kg	Khoảng 2 đến 3 người	1050 × 900 × 2100mm	1400 × 1400mm	650 × 2100mm	Khoảng 600mm	Khoảng 3600mm	Nhà phố nhỏ, gia đình ít người
350kg	Khoảng 4 đến 5 người	Khoảng 1100 × 1000 × 2100mm	Khoảng 1500 × 1500mm	Khoảng 700 × 2100mm	Khoảng 700mm	Khoảng 3800mm	Nhà phố, gia đình sử dụng thường xuyên
450kg	Khoảng 5 đến 6 người	Khoảng 1200 × 1000 × 2100mm	Khoảng 1500 × 1500mm đến 1650 × 1550mm tùy cấu hình	Khoảng 750 × 2100mm	Khoảng 600 đến 800mm	Khoảng 3800mm	Nhà đông người, cần cabin rộng hơn

Các cấu hình 160kg, 220kg, 350kg và 450kg với thông số gần các mức trên đang được các đơn vị thang máy công bố trên thị trường. Riêng nhóm 350kg và 450kg có mức dao động khá lớn giữa các hệ thiết bị, cho thấy tải trọng không thể dùng một mình để quyết định kích thước hố thang.

Những yếu tố quyết định kích thước hố thang máy nhỏ nhất

Kích thước hố thang máy nhỏ nhất phụ thuộc vào tải trọng, cabin, ray và đối trọng, kiểu cửa, công nghệ dẫn động, PIT, OH và kết cấu thang máy thực tế của công trình. Vì vậy, không thể chỉ dựa vào tải trọng 350kg hoặc 450kg để chốt kích thước giếng thang.

Tải trọng và kích thước cabin

Tải trọng càng lớn thường cần cabin rộng hơn, kéo theo yêu cầu về diện tích hố thang. Tuy nhiên, hai thang cùng tải trọng vẫn có thể dùng cabin khác tỷ lệ rộng – sâu nên kích thước giếng không nhất thiết giống nhau.

Do đó, nên xác định kích thước cabin và nhu cầu sử dụng trước, sau đó mới tính kích thước hố thang phù hợp.

Vị trí đối trọng và hệ ray

Đối trọng và ray dẫn hướng chiếm không gian bên trong giếng thang. Nếu đối trọng đặt phía sau cabin, hố thường cần tăng chiều sâu; nếu đặt bên hông, chiều rộng có thể lớn hơn.

Đây là lý do cùng là thang máy 350kg hoặc 450kg nhưng mỗi hãng có thể yêu cầu kích thước hố khác nhau.

Kiểu cửa và chiều rộng cửa

Cửa mở tim, cửa mở lùa hoặc các loại cửa khác nhau cần không gian bố trí khác nhau. Nếu thu nhỏ hố thang quá mức, khẩu độ cửa có thể phải giảm, gây bất tiện khi vận chuyển đồ, dùng xe đẩy hoặc hỗ trợ người lớn tuổi.

Vì vậy, kích thước cửa cần được tính đồng thời với cabin và hố thang.

Công nghệ dẫn động

Thang cáp kéo, thủy lực và homelift có cách bố trí thiết bị khác nhau nên yêu cầu hố thang cũng khác nhau. Một số dòng thang mini phù hợp với nhà cải tạo hoặc công trình có mặt bằng hẹp.

Tuy nhiên, không nên chỉ chọn công nghệ vì có thể làm hố nhỏ hơn. Cần xem xét thêm tải trọng, tốc độ, số tầng, khả năng bảo trì và thay thế linh kiện.

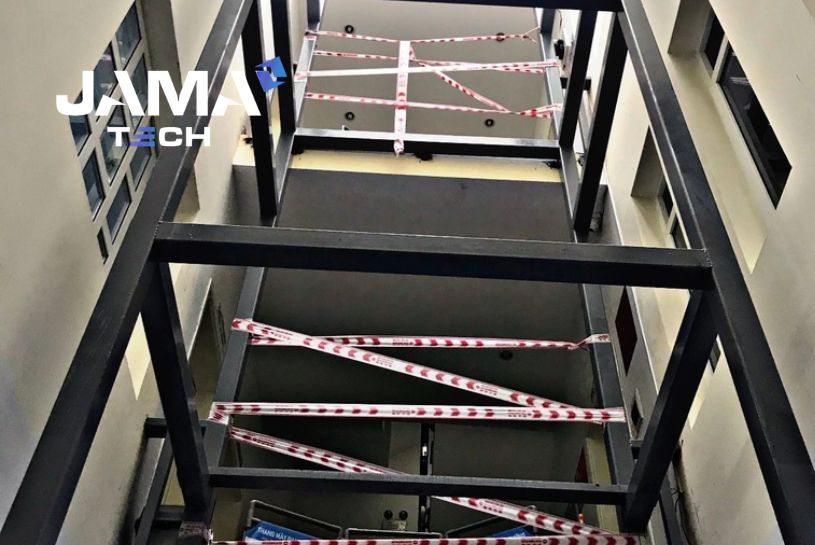

Kích thước thông thủy và kết cấu

Cần phân biệt kích thước thông thủy với kích thước phủ bì. Nếu yêu cầu hố thông thủy 1500 × 1500mm, kích thước xây dựng bên ngoài phải cộng thêm chiều dày tường, cột hoặc khung thép.

Dầm, cột và đường ống nhô vào giếng cũng có thể làm giảm diện tích sử dụng. Với nhà cải tạo, nên đo tại nhiều vị trí và nhiều tầng thay vì chỉ kiểm tra một điểm.

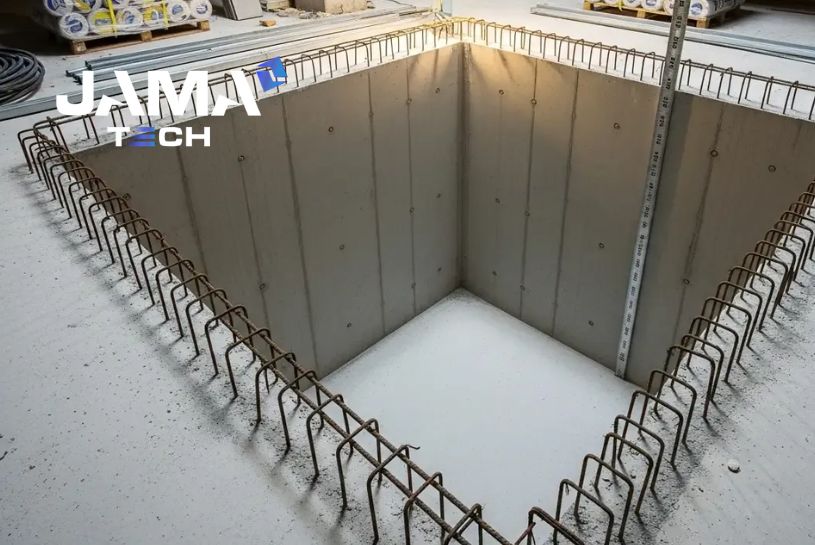

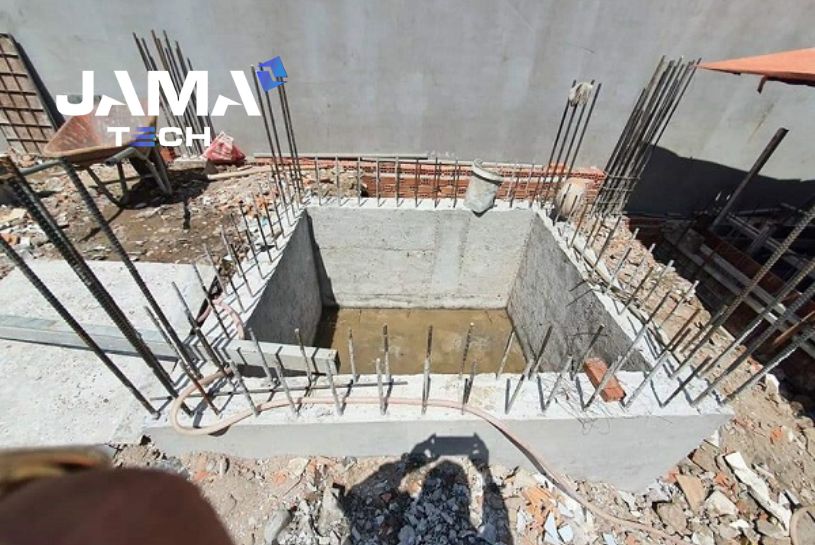

Hố PIT và chiều cao OH

Kích thước hố PIT thang máy và OH không trực tiếp quyết định chiều rộng, chiều sâu hố nhưng lại ảnh hưởng đến khả năng lắp đặt. PIT cần đủ chỗ cho giảm chấn và khoảng an toàn phía dưới cabin; OH phải đáp ứng không gian kỹ thuật phía trên.

Khi kiểm tra hố thang, cần xem đồng thời:

• Chiều rộng và chiều sâu thông thủy
  • Chiều sâu PIT
  • Chiều cao OH
  • Hành trình thang
  • Kết cấu dầm và sàn mái

Điều kiện thực tế của công trình

Nhà xây mới có thể chủ động thiết kế hố thang ngay từ đầu, trong khi nhà cải tạo thường bị giới hạn bởi dầm, cột, mái và kết cấu hiện hữu. Khoảng trống 1500 × 1500mm ở tầng trệt chưa chắc giữ nguyên trên toàn bộ chiều cao giếng.

JAMA TECH khuyến nghị chỉ chốt kích thước hố thang sau khi đã xác định tải trọng, cabin, cửa, đối trọng, PIT, OH và model thang dự kiến lắp. Bảng kích thước chỉ nên dùng để dự trù; kích thước xây dựng cuối cùng phải theo bản vẽ kỹ thuật của thiết bị cụ thể.

Những câu hỏi thường gặp về kích thước hố thang máy nhỏ nhất

Dưới đây là những câu hỏi người dùng thường quan tâm trước khi chừa diện tích hoặc xây dựng hố thang. Mỗi trường hợp cần được đối chiếu với cấu hình thiết bị thực tế trước khi thi công.

Có thể tự lấy kích thước trên mạng để xây hố thang không?

Không nên. Các bảng trên Internet chỉ nên dùng để dự trù diện tích, còn kích thước thi công phải lấy từ bản vẽ kỹ thuật của model thang dự kiến lắp.

Hố thang rộng 1m có lắp được thang máy không?

Có thể với một số dòng thang máy mini chuyên dụng, nhưng chiều rộng 1m chưa đủ để kết luận. Cần kiểm tra thêm chiều sâu, cabin, cửa, PIT, OH và cấu hình của nhà sản xuất.

Nhà cải tạo có thể lắp thang máy với hố nhỏ không?

Có thể nếu hiện trạng phù hợp với một cấu hình thang mini hoặc giải pháp thiết kế riêng. Cần khảo sát cột, dầm, PIT, OH, cầu thang và toàn bộ chiều cao giếng trước khi chọn thiết bị.

Kích thước hố thang máy nhỏ nhất không có một con số cố định áp dụng cho tất cả thang máy. Khi thiết kế kích thước hố thang máy gia đình, kích thước hố thang máy mini, kích thước hố thang máy nhà phố, biệt thự, tải khách hoặc tải hàng, chủ đầu tư nên dùng bảng kích thước để dự trù mặt bằng nhưng chỉ thi công sau khi đã có bản vẽ kỹ thuật. Đồng thời cần kiểm tra đầy đủ PIT, OH, kết cấu và tiêu chuẩn an toàn liên quan thay vì chỉ quan tâm chiều rộng và chiều sâu giếng.

Nếu chưa biết diện tích hiện tại phù hợp với thang 300kg, 350kg hay 450kg, liên hệ ngay JAMA TECH có thể khảo sát và đề xuất cấu hình hố thang phù hợp theo mặt bằng thực tế trước khi thi công.
