Kích thước thang máy tải hàng không cố định theo tải trọng mà còn phụ thuộc vào loại hàng, kích thước kiện hàng, phương tiện bốc dỡ và cấu hình thiết bị. Khi tham khảo thông số 500kg, 750kg, 1.000kg hoặc lớn hơn, cần phân biệt rõ kích thước giếng thang, cabin, cửa, hố PIT và chiều cao OH. JAMA TECH cung cấp các dòng thang tải hàng 750kg và 1.000kg, đồng thời tư vấn cấu hình theo mặt bằng và nhu cầu vận chuyển. Kích thước thi công cần căn cứ vào bản vẽ kỹ thuật của thiết bị được chọn.

Kích thước thang máy tải hàng tiêu chuẩn là gì?

Kích thước thang máy tải hàng tiêu chuẩn là bộ thông số được thiết kế đồng bộ cho một cấu hình cụ thể, gồm kích thước cabin, giếng thang, cửa thang, hố PIT và chiều cao OH. Không có một bộ số đo duy nhất áp dụng cho mọi thang cùng tải trọng, vì kích thước còn phụ thuộc vào loại hàng, cách bốc dỡ và thiết bị được chọn.

Khi tra thông số, cần phân biệt kích thước cabin bên trong với kích thước giếng thang xây dựng. Bảng kích thước chỉ nên dùng để dự trù mặt bằng; kích thước thi công cần căn cứ vào bản vẽ của đúng model và cấu hình thang máy.

Các yếu tố ảnh hưởng đến kích thước thang máy tải hàng là gì?

Kích thước thang máy tải hàng được xác định từ hàng hóa cần vận chuyển và điều kiện lắp đặt thực tế. Khi chọn cấu hình, cần kiểm tra đồng thời các yếu tố sau:

Kích thước và khối lượng hàng hóa: Đo chiều rộng, chiều sâu, chiều cao và khối lượng của kiện hàng lớn nhất. Nếu hàng đặt trên pallet hoặc đi cùng xe đẩy, cần tính cả kích thước và trọng lượng của phương tiện đó.

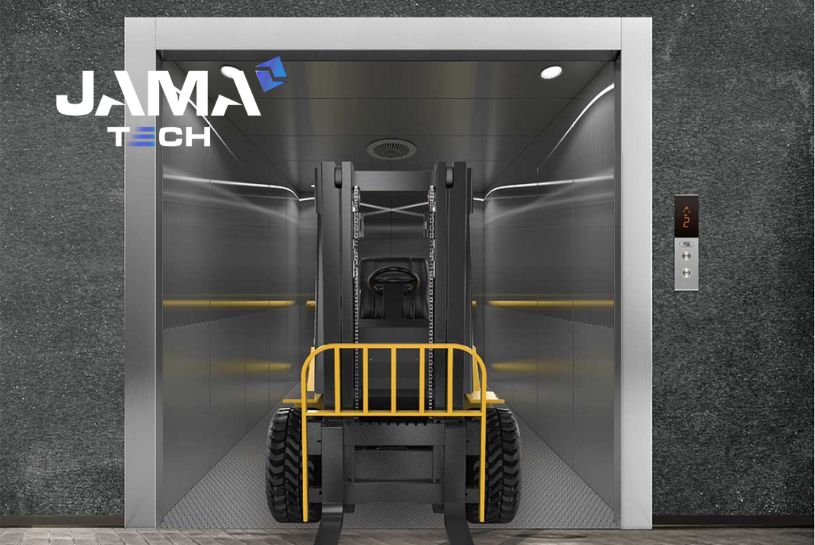

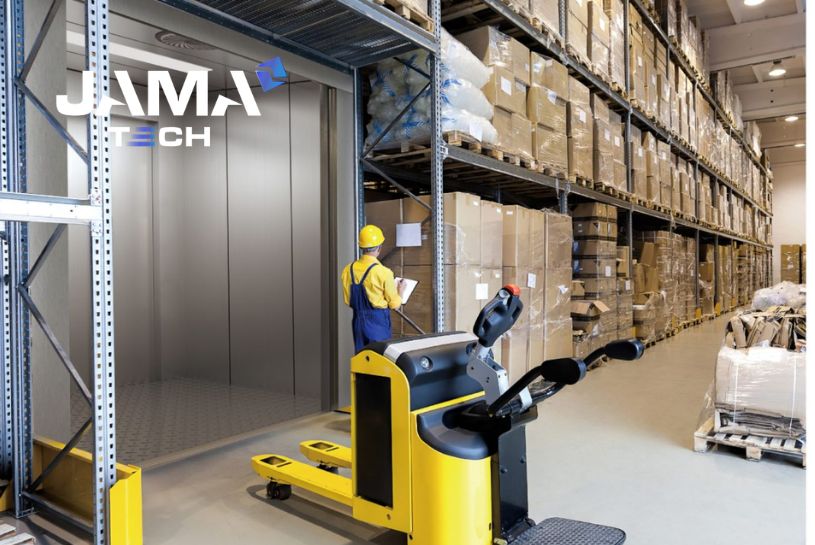

Cách đưa hàng vào cabin: Cần xác định hàng được bốc bằng tay, xe đẩy hay xe nâng, cũng như hướng đưa hàng vào. Cabin đủ rộng nhưng cửa quá hẹp vẫn có thể khiến kiện hàng không vào được.
Tải trọng và tần suất vận chuyển: Tải trọng phải đáp ứng tổng khối lượng hàng và phương tiện đi kèm. Tần suất vận chuyển, số tầng phục vụ và lưu lượng hàng cũng ảnh hưởng đến cấu hình vận hành cần chọn.
Kích thước mặt bằng và kết cấu công trình: Chiều rộng, chiều sâu giếng thang phải bố trí được cabin, ray dẫn hướng, đối trọng và thiết bị. Vị trí đối trọng, kiểu cửa và điều kiện kết cấu tại công trình đều có thể làm thay đổi kích thước cần chừa.
Hố PIT, chiều cao OH và phòng máy: Đây là các thông số cần khớp với model thiết bị và điều kiện công trình. Không nên lấy số liệu của một tải trọng hoặc cấu hình khác để áp dụng khi xây dựng.

Các trang đang có trên thị trường cũng đưa ra kích thước khác nhau cho cùng mức tải trọng, vì vậy nên ghi rõ thông số là tham khảo theo cấu hình cụ thể, không gọi là kích thước bắt buộc chung.

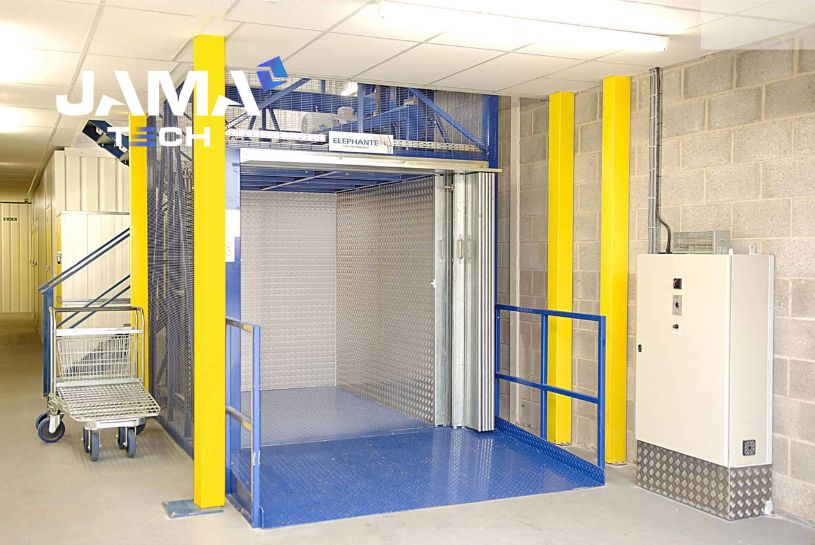

Kích thước thang máy tải hàng theo tải trọng

Kích thước thang máy tải hàng thay đổi theo tải trọng và cấu hình thiết bị, thể hiện qua các thông số như giếng thang, hố PIT, chiều cao OH của thang máy và kích thước cửa. Dưới đây là thông số tham khảo theo từng mức tải trọng; cần đối chiếu với bản vẽ kỹ thuật của model được chọn trước khi thi công.

Kích thước thang máy tải hàng 500kg

Kích thước thang máy tải hàng 500kg cần được xác định theo kích thước kiện hàng, phương tiện bốc dỡ và cấu hình thiết bị. Với bộ thông số tham khảo m gửi, giếng thang rộng 2.100mm, sâu 1.600mm.

Kích thước giếng thang: 2.100 × 1.600mm, rộng × sâu
• Chiều sâu hố PIT: 1.400mm
• Chiều cao OH: cần xác nhận theo bản vẽ thiết bị
• Kích thước cửa thang: 1.000 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao, nếu cấu hình có phòng máy
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Kích thước thang máy tải hàng 750kg

Với cấu hình tham khảo m cung cấp, giếng thang tải hàng 750kg rộng 2.100mm, sâu 1.900mm. Kích thước thực tế cần được kiểm tra cùng cabin, cửa thang và loại hàng vận chuyển.

Kích thước giếng thang: 2.100 × 1.900mm, rộng × sâu
• Chiều sâu hố PIT: 1.400mm
• Chiều cao OH: cần xác nhận theo bản vẽ thiết bị
• Kích thước cửa thang: 1.000 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao, nếu cấu hình có phòng máy
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Kích thước thang máy tải hàng 1000kg có phòng máy

Theo bộ thông số m gửi, thang máy tải hàng 1.000kg có phòng máy cần giếng thang rộng 2.400mm, sâu 2.000mm. Khi thiết kế, cần kiểm tra đồng thời kích thước cửa, PIT, OH và không gian đặt thiết bị trong phòng máy.

Kích thước giếng thang: 2.400 × 2.000mm, rộng × sâu
• Chiều sâu hố PIT: 1.500mm
• Chiều cao OH: 4.200mm
• Kích thước cửa thang: 1.100 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Kích thước thang máy tải hàng 1500kg có phòng máy

Với cấu hình tham khảo trong dữ liệu m gửi, giếng thang tải hàng 1.500kg rộng 2.600mm, sâu 2.500mm. Mức tải này cần tính kỹ kích thước hàng hóa và phương tiện đưa hàng vào cabin, không chỉ căn cứ vào tổng khối lượng.

Kích thước giếng thang: 2.600 × 2.500mm, rộng × sâu
• Chiều sâu hố PIT: 1.500mm
• Chiều cao OH: 4.200mm
• Kích thước cửa thang: 1.300 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Kích thước thang máy tải hàng 2000kg có phòng máy

Theo bộ số liệu tham khảo m gửi, thang máy tải hàng 2.000kg có giếng thang rộng 2.850mm, sâu 2.900mm. Kích thước cửa cần phù hợp với loại kiện hàng hoặc thiết bị vận chuyển lớn nhất dự kiến đưa vào cabin.

Kích thước giếng thang: 2.850 × 2.900mm, rộng × sâu
• Chiều sâu hố PIT: 1.500mm
• Chiều cao OH: 4.200mm
• Kích thước cửa thang: 1.600 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Kích thước thang máy tải hàng 3000kg có phòng máy

Với cấu hình tham khảo m gửi, thang máy tải hàng 3.000kg có giếng thang rộng 3.250mm, sâu 3.600mm. Do tải trọng và kích thước cabin lớn, cần chốt phương án kết cấu, cửa thang và thiết bị nâng hạ cùng đơn vị cung cấp trước khi thi công.

Kích thước giếng thang: 3.250 × 3.600mm, rộng × sâu
• Chiều sâu hố PIT: 1.700mm
• Chiều cao OH: 4.400mm
• Kích thước cửa thang: 2.000 × 2.100mm, rộng × cao
• Kích thước cửa phòng máy: 900 × 2.100mm, rộng × cao
• Tải trọng móc bảo dưỡng: 3 tấn, nếu được thiết kế trong cấu hình

Xem thêm >> Móng thang máy là gì? Bản vẽ và yêu cầu kỹ thuật

Cách chọn thang máy tải hàng phù hợp

Để chọn đúng thang máy tải hàng, cần đối chiếu tải trọng với kích thước kiện hàng, cách bốc dỡ và lưu lượng vận chuyển. Chỉ chọn theo số kilogam có thể dẫn đến tình trạng hàng đủ tải nhưng không lọt cửa hoặc cabin không đáp ứng công việc thực tế.

Xác định loại hàng và tải trọng lớn nhất mỗi lượt

Ghi lại loại hàng, khối lượng nặng nhất và số lượng hàng thường vận chuyển trong một chuyến. Nếu pallet, xe đẩy hoặc thiết bị bốc dỡ đi cùng hàng trong cabin, cần tính cả khối lượng của chúng vào tổng tải.

Đo kiện hàng và phương tiện bốc dỡ

Đo chiều rộng, chiều sâu và chiều cao của kiện hàng lớn nhất, sau đó kiểm tra cả kích thước thông thủy của cửa lẫn kích thước bên trong cabin. Nếu dùng xe đẩy hoặc pallet, cần tính hướng đưa hàng vào và khoảng trống để thao tác, tránh trường hợp cabin thang máy đủ rộng nhưng cửa không đủ lọt.

Tính lưu lượng vận chuyển

Xác định số chuyến hàng trong giờ cao điểm, số tầng phục vụ và khoảng cách vận chuyển. Những thông tin này giúp đơn vị cung cấp chọn tốc độ, cấu hình điều khiển và chế độ vận hành phù hợp với tần suất sử dụng.

Đối chiếu mặt bằng và điều kiện công trình

Kiểm tra kích thước giếng thang, chiều sâu PIT, chiều cao OH, vị trí phòng máy và điều kiện kết cấu tại khu vực lắp đặt. Các thông số này cần được thể hiện trên bản vẽ kỹ thuật của cấu hình thang đã chọn trước khi thi công.

Chốt đúng công năng và yêu cầu an toàn

Cần xác định thang chỉ chở hàng hay được thiết kế để chở cả người đi kèm hàng hóa. Yêu cầu đơn vị cung cấp làm rõ tải trọng định mức, loại hàng được phép vận chuyển, phương án cửa và hồ sơ kỹ thuật của thiết bị. Trong quá trình sử dụng, không chở vượt tải trọng ghi trên thang.

JAMA TECH có thể khảo sát mặt bằng và nhu cầu vận chuyển để tư vấn cấu hình thang tải hàng phù hợp. Khi liên hệ, nên chuẩn bị kích thước kiện hàng lớn nhất, tổng tải mỗi chuyến, phương tiện bốc dỡ và số tầng cần phục vụ.

Câu hỏi thường gặp về kích thước thang máy tải hàng

Dưới đây là những câu hỏi thường gặp khi tìm hiểu kích thước thang máy tải hàng, từ cách chọn kích thước theo tải trọng đến các thông số cần kiểm tra trước khi thi công.

Kích thước thang máy tải hàng có cố định theo tải trọng không?

Không. Cùng tải trọng nhưng kích thước cabin, cửa và giếng thang có thể khác nhau tùy loại hàng, kiểu cửa, vị trí đối trọng và cấu hình thiết bị.

Chọn kích thước cabin theo tải trọng hay kích thước hàng hóa?

Cần xét cả hai, nhưng kích thước hàng và phương tiện bốc dỡ quyết định hàng có vào cabin được hay không. Hãy đo kiện hàng lớn nhất, pallet hoặc xe đẩy, rồi đối chiếu với kích thước thông thủy của cửa và cabin.

Khi nào cần chốt kích thước hố thang máy tải hàng?

Nên chốt cấu hình và nhận bản vẽ kỹ thuật trước khi thi công giếng thang. Bảng trên mạng chỉ nên dùng để dự trù ban đầu, không thay thế bản vẽ của thiết bị được chọn.

JAMA TECH có khảo sát và tư vấn kích thước thang máy tải hàng không?

Có. JAMA TECH công bố quy trình khảo sát nhu cầu, tư vấn cấu hình và lên bản vẽ kỹ thuật theo mặt bằng công trình

Cần cung cấp thông tin gì để JAMA TECH tư vấn thang máy tải hàng?

Hãy chuẩn bị tải trọng dự kiến, kích thước và khối lượng kiện hàng lớn nhất, phương tiện bốc dỡ, số tầng phục vụ cùng mặt bằng lắp đặt. Các thông tin này giúp đội ngũ kỹ thuật đề xuất cấu hình và lập bản vẽ phù hợp hơn.

Kích thước thang máy tải hàng được xác định theo tải trọng, kích thước hàng hóa, phương tiện bốc dỡ và điều kiện mặt bằng. Khi lựa chọn, cần kiểm tra đồng thời cabin, cửa, giếng thang, hố PIT và chiều cao OH; không nên dùng một bảng tham khảo chung làm căn cứ thi công. JAMA TECH tư vấn cấu hình và bản vẽ kỹ thuật theo nhu cầu vận chuyển thực tế, giúp chủ đầu tư có cơ sở chốt phương án trước khi xây dựng.

Hi vọng qua bài viết này, bạn đã hiểu cách tham khảo kích thước thang máy tải hàng và những thông số cần kiểm tra trước khi lắp đặt. Để chọn đúng tải trọng, cabin và giếng thang, hãy đối chiếu kích thước hàng hóa với bản vẽ của cấu hình thiết bị cụ thể. JAMA TECH có thể khảo sát mặt bằng và tư vấn phương án phù hợp với nhu cầu vận chuyển của công trình.
