Kích thước cửa thang máy gia đình thường có chiều rộng khoảng 600 đến 800 mm và chiều cao phổ biến từ 2000 đến 2100 mm. Trong đó, cửa 700 × 2100 mm và 800 × 2100 mm là hai cấu hình thường gặp nhưng không phải kích thước cố định cho mọi thang máy. Khẩu độ cửa thực tế còn phụ thuộc tải trọng, kích thước hố thang, cabin, kiểu cửa 2CO hoặc 2SO và cách bố trí đối trọng. Vì vậy, trước khi xây ô chờ cửa tầng, gia chủ cần xác định đúng kích thước thông thủy và cấu hình thang. JAMA TECH sẽ phân tích cụ thể các thông số cần biết ngay dưới đây.

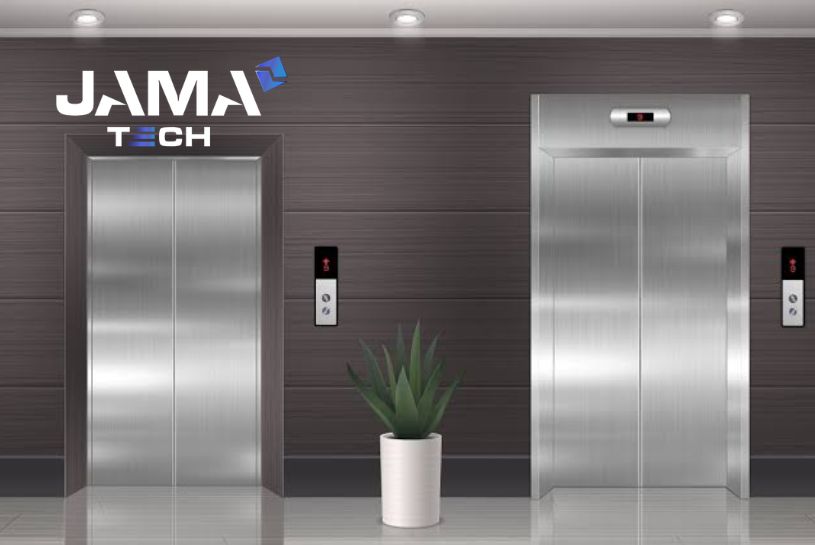

Kích thước cửa thang máy như thế nào là chuẩn?

Kích thước cửa thang máy gia đình phổ biến thường rộng khoảng 600 đến 800 mm và cao từ 2000 đến 2100 mm, trong đó 700 × 2100 mm và 800 × 2100 mm là hai cấu hình được sử dụng nhiều. Tuy nhiên, không có một kích thước cửa cố định được xem là chuẩn cho mọi thang máy vì thông số thực tế còn phụ thuộc tải trọng, kích thước hố thang máy, cabin, kiểu cửa và loại công trình.

Theo TCVN 6396 20:2017, chiều cao thông thủy tối thiểu của cửa tầng và cửa cabin là 2000 mm. Với những công trình thuộc phạm vi áp dụng của QCVN 10:2024/BXD về khả năng tiếp cận, chiều rộng thông thủy cửa thang máy sau khi mở phải không nhỏ hơn 900 mm.

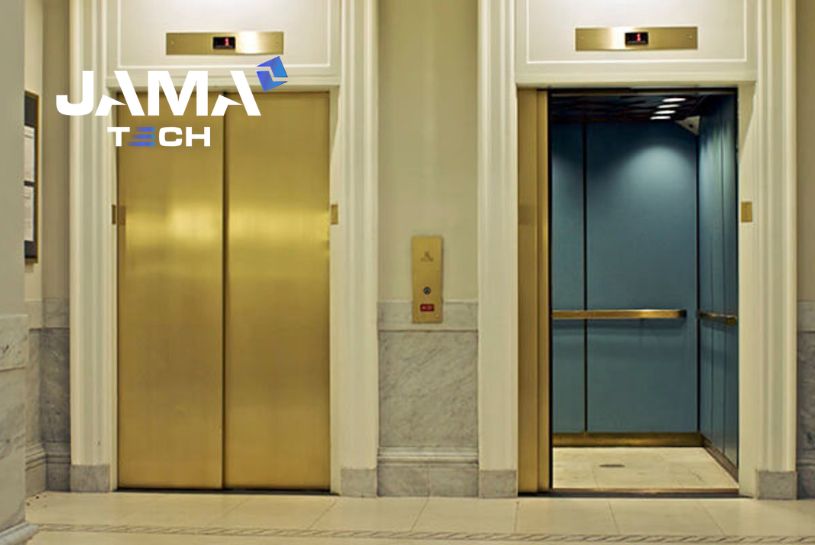

Kích thước, chiều cao cửa thang máy phổ biến hiện nay

Kích thước cửa thang máy hiện nay khá đa dạng, thường được lựa chọn theo tải trọng, kích thước cabin thang máy, hố thang và kiểu mở cửa. Với thang máy gia đình, chiều rộng cửa phổ biến khoảng 600 đến 800 mm, trong khi chiều cao thường từ 2000 đến 2100 mm.

Chiều cao cửa thang máy phổ biến

Chiều cao 2100 mm được sử dụng khá phổ biến trên các dòng thang máy gia đình hiện nay. Tuy nhiên cần phân biệt kích thước phổ biến trên thị trường với mức tối thiểu được quy định trong tiêu chuẩn kỹ thuật.

Theo mục 5.3.2 của TCVN 6396 20:2017, chiều cao thông thủy tối thiểu của cửa tầng và cửa cabin là 2 m. Vì vậy cửa cao 2000 mm có thể đáp ứng yêu cầu này, trong khi 2100 mm là lựa chọn phổ biến giúp không gian cửa thoáng và phù hợp hơn với nhiều thiết kế nhà hiện đại.

Khi thi công cũng cần lưu ý chiều cao ô chờ xây dựng thường lớn hơn chiều cao thông thủy của cửa vì phía trên còn không gian dành cho khung, đầu cửa và các chi tiết kỹ thuật. Kích thước ô chờ cụ thể phải lấy theo bản vẽ của bộ cửa được lựa chọn.

Kích thước cửa thang máy theo tải trọng

Tải trọng có ảnh hưởng đến kích thước cabin và từ đó ảnh hưởng đến phương án cửa, nhưng không nên hiểu mỗi tải trọng chỉ tương ứng với một kích thước cửa duy nhất. Các cấu hình trên thị trường hiện nay cho thấy cùng thang máy 450kg vẫn có thể sử dụng cửa 700 mm, 750 mm hoặc 800 mm tùy hố thang và bố trí thiết bị.

Thông số tham khảo thường gặp:

Thang máy 250kg

Chiều rộng cửa tham khảo khoảng 600 mm, chiều cao thường khoảng 2000 mm. Loại này phù hợp với nhà có ít người sử dụng và diện tích dành cho hố thang hạn chế.

Thang máy 300kg

Chiều rộng cửa tham khảo khoảng 600 đến 650 mm. Với nhà cải tạo hoặc mặt bằng nhỏ, kích thước thực tế cần được tính lại theo bộ thiết bị và kiểu mở cửa.

Thang máy 350kg

Chiều rộng cửa thường khoảng 600 đến 700 mm, trong đó cấu hình 700 × 2100 mm được sử dụng khá phổ biến. Một cấu hình tham khảo có hố khoảng 1500 × 1500 mm có thể bố trí cửa rộng khoảng 700 mm, nhưng không nên xem đây là thông số bắt buộc cho mọi thang 350kg.

Thang máy 450kg

Chiều rộng cửa thường khoảng 700 đến 800 mm, chiều cao phổ biến 2100 mm. Ví dụ hố rộng khoảng 1600 mm có thể sử dụng cửa 700 mm, trong khi một số cấu hình hố rộng khoảng 1800 mm có thể bố trí cửa 800 mm.

Thang máy 550kg đến 630kg

Cửa rộng khoảng 800 mm xuất hiện phổ biến ở nhiều cấu hình. Với công trình có nhu cầu vận chuyển nhiều người hoặc đồ đạc lớn, cần tính đồng thời diện tích cabin và khẩu độ cửa thay vì chỉ tăng tải trọng.

Các kích thước trên chỉ nên dùng để dự trù mặt bằng. Kích thước thi công chính thức cần dựa trên model thang, bộ cửa, kiểu đối trọng và bản vẽ kỹ thuật được xác nhận cho từng công trình.

Xem thêm >> Chiều cao OH của thang máy là gì? Bao nhiêu là đạt chuẩn?

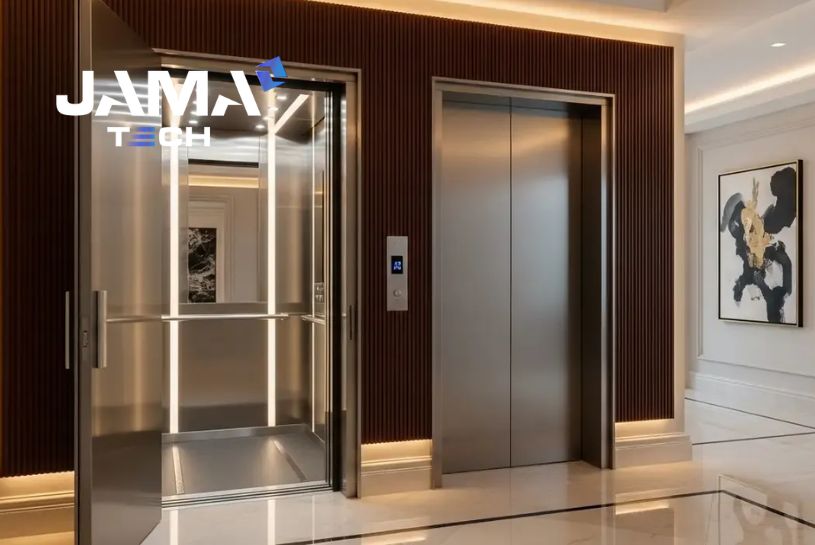

Kích thước cửa thang máy cần đáp ứng tiêu chuẩn nào?

Kích thước cửa thang máy cần được kiểm tra theo TCVN 6396 20:2017 về an toàn thang máy và QCVN 10:2024/BXD nếu công trình thuộc nhóm phải bảo đảm khả năng tiếp cận. Theo TCVN, chiều cao thông thủy cửa tầng và cửa cabin tối thiểu là 2000 mm; riêng các công trình thuộc QCVN 10:2024/BXD phải có cửa thang máy rộng thông thủy tối thiểu 900 mm.

Điểm cần phân biệt là kích thước 700 × 2100 mm hay 800 × 2100 mm thường gặp ở thang máy gia đình là thông số thiết kế phổ biến, không phải kích thước bắt buộc cho mọi công trình.

Kích thước cửa thang máy theo TCVN 6396 20:2017

TCVN 6396 20:2017 quy định chiều cao thông thủy tối thiểu của cửa tầng và cửa cabin là 2 m. Đây là tiêu chuẩn quốc gia về yêu cầu an toàn đối với cấu tạo và lắp đặt thang máy chở người và thang máy chở người và hàng, hiện vẫn còn hiệu lực và thay thế TCVN 6395:2008 cùng TCVN 6396 2:2009.

Đối với kích thước cửa thang máy, các yêu cầu đáng chú ý gồm:

Chiều cao thông thủy cửa tầng và cửa cabin: tối thiểu 2000 mm
Chiều rộng cửa tầng: không được lớn hơn quá 50 mm cho cả hai bên so với chiều rộng thông thủy của cửa cabin
Cửa tầng và cửa cabin: phải đóng hoàn toàn lối vào khi ở trạng thái đóng
Ngưỡng cửa: phải đủ độ bền để chịu tải phát sinh khi người hoặc hàng được đưa vào cabin

TCVN 6396 20:2017 không quy định mọi thang máy gia đình bắt buộc phải dùng cửa 700 × 2100 mm hoặc 800 × 2100 mm. Vì vậy, các kích thước này nên được hiểu là cấu hình phổ biến của từng dòng thang, còn kích thước thực tế phải căn cứ vào tải trọng, hố thang, cabin, kiểu cửa và bản vẽ kỹ thuật.

Kích thước cửa thang máy theo QCVN 10:2024/BXD

Với công trình thuộc phạm vi áp dụng của QCVN 10:2024/BXD, chiều rộng thông thủy cửa thang máy sau khi mở phải đạt tối thiểu 900 mm. Quy chuẩn này hướng đến khả năng tiếp cận và sử dụng công trình của người gặp khó khăn khi tiếp cận.

Ngoài chiều rộng cửa, khu vực thang máy còn phải đáp ứng các kích thước quan trọng:

Cửa thang máy thông thủy: không nhỏ hơn 900 mm
Không gian bên trong cabin: không nhỏ hơn 1100 × 1400 mm
Không gian chờ phía trước cửa: không nhỏ hơn 1400 × 1400 mm và phải bằng phẳng, không có gờ bậc hoặc chênh lệch cao độ

Yêu cầu cửa rộng tối thiểu 900 mm không áp dụng mặc định cho mọi thang máy gia đình trong nhà ở riêng lẻ. Khi thiết kế phải xác định công trình có thuộc phạm vi điều chỉnh của QCVN 10:2024/BXD hay không, sau đó mới lựa chọn kích thước cửa phù hợp.

Như vậy, khi xác định kích thước cửa thang máy, không nên chỉ hỏi cửa 700 mm hay 800 mm có “đạt chuẩn” hay không. Cần đối chiếu đồng thời loại công trình, kích thước thông thủy, tiêu chuẩn an toàn, yêu cầu tiếp cận và cấu hình kỹ thuật của thang trước khi chốt kích thước thi công.

Những câu hỏi thường gặp về kích thước cửa thang máy

Dưới đây là những vấn đề người dùng thường quan tâm trước khi xây hố hoặc lựa chọn cấu hình thang máy. Các thông số cần được hiểu là khoảng tham khảo và nên được kiểm tra lại theo từng sản phẩm cụ thể.

Kích thước cửa thang máy được tính theo thông thủy hay phủ bì?

Kích thước cửa thang máy thường được tính theo kích thước thông thủy, tức khoảng trống thực tế sau khi cửa mở hoàn toàn. Kích thước này không bao gồm toàn bộ khung bao hoặc phần cánh cửa thu về hai bên.

Cửa thang máy rộng 700 mm có đủ sử dụng cho gia đình không?

Cửa rộng 700 mm phù hợp với phần lớn nhu cầu đi lại thông thường của thang máy gia đình. Nếu thường xuyên vận chuyển đồ lớn, xe đẩy hoặc muốn lối vào rộng hơn, có thể cân nhắc cửa 750 đến 800 mm nếu hố thang cho phép.

Có thể tăng chiều rộng cửa thang máy mà không tăng kích thước hố thang không?

Có thể trong một số cấu hình, nhưng không phải lúc nào cũng thực hiện được. Việc tăng cửa có thể yêu cầu đổi kiểu cửa 2CO sang 2SO, điều chỉnh cabin hoặc thay đổi vị trí đối trọng.

Kích thước ô chờ cửa thang máy có bằng kích thước cửa thông thủy không?

Không. Ô chờ xây dựng thường lớn hơn kích thước cửa thông thủy vì còn phải bố trí khung cửa, jamb, đầu cửa và các chi tiết lắp đặt. Kích thước chính xác cần lấy theo bản vẽ kỹ thuật của hệ thang.

Nhà có hố thang nhỏ nên chọn cửa 2CO hay 2SO?

Cửa 2SO thường đáng cân nhắc khi hố thang bị hạn chế chiều ngang nhưng cần tối ưu khẩu độ cửa. Tuy nhiên phải kiểm tra thêm chiều sâu cabin và không gian dành cho các cánh cửa khi thu về một phía.

Kích thước cửa thang máy gia đình thường có chiều rộng khoảng 600 đến 800 mm và chiều cao từ 2000 đến 2100 mm, trong đó 700 × 2100 mm và 800 × 2100 mm là những cấu hình thường gặp. Tuy nhiên kích thước phù hợp không thể xác định chỉ từ tải trọng mà phải tính đồng thời hố thang, cabin, kiểu cửa 2CO hoặc 2SO, vị trí đối trọng, nhu cầu sử dụng và tiêu chuẩn áp dụng cho công trình.

Đặc biệt, gia chủ không nên xây ô cửa tầng theo một bảng kích thước tham khảo trước khi chốt cấu hình thang. Với nhà xây mới hoặc cải tạo, JAMA TECH có thể khảo sát và tính toán đồng bộ kích thước hố thang, cabin, cửa, PIT và OH trước khi thi công, giúp hạn chế sửa đổi và phát sinh khi lắp đặt.
