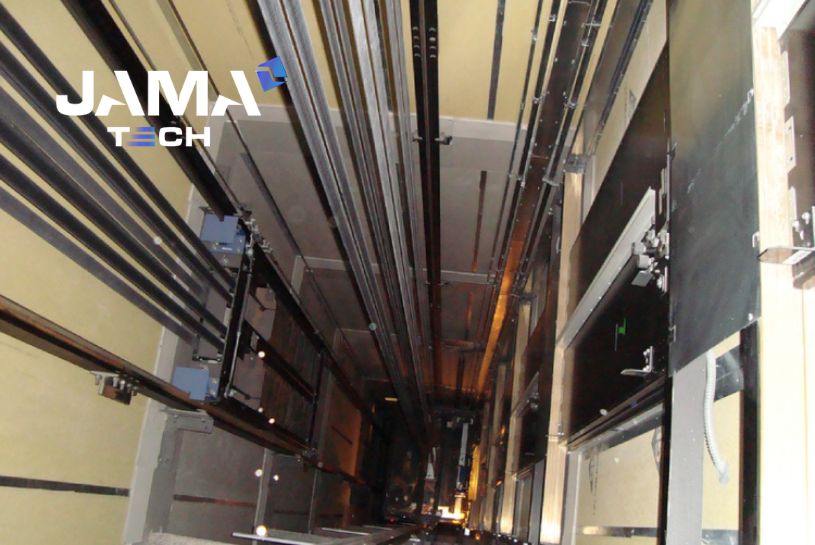

Giếng thang máy là khoảng không gian thẳng đứng được xây dựng xuyên suốt các tầng của công trình, nơi cabin, đối trọng và hệ thống ray dẫn hướng di chuyển lên xuống trong suốt quá trình vận hành. Với kinh nghiệm thi công và tư vấn hàng nghìn công trình nhà phố, biệt thự, JAMA TECH sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, phân loại và các tiêu chuẩn kỹ thuật bắt buộc khi xây dựng giếng thang máy để tránh phát sinh chi phí và rủi ro khi lắp đặt.

Giếng thang máy là gì?

Trước khi tìm hiểu cấu tạo chi tiết, bạn cần nắm rõ bản chất của giếng thang máy và vị trí của nó trong toàn bộ hệ thống thang máy. Phần dưới đây sẽ giải thích khái niệm và vai trò cốt lõi của hạng mục này.

Khái niệm giếng thang máy

Giếng thang máy được hiểu đơn giản là ống trục đứng chạy dọc từ tầng thấp nhất đến tầng cao nhất của công trình, bao quanh bởi tường, vách kính hoặc khung thép tùy phương án thi công. Đây chính là hành lang riêng để cabin và đối trọng chuyển động an toàn mà không chịu tác động từ môi trường bên ngoài.

Giới hạn bởi bốn vách bao quanh, đáy hố pit và trần trên cùng
Là không gian kỹ thuật, không phải không gian sinh hoạt nên không tính vào diện tích sử dụng
Kích thước và kết cấu của giếng thang phải khớp chính xác với loại thang máy được lắp đặt

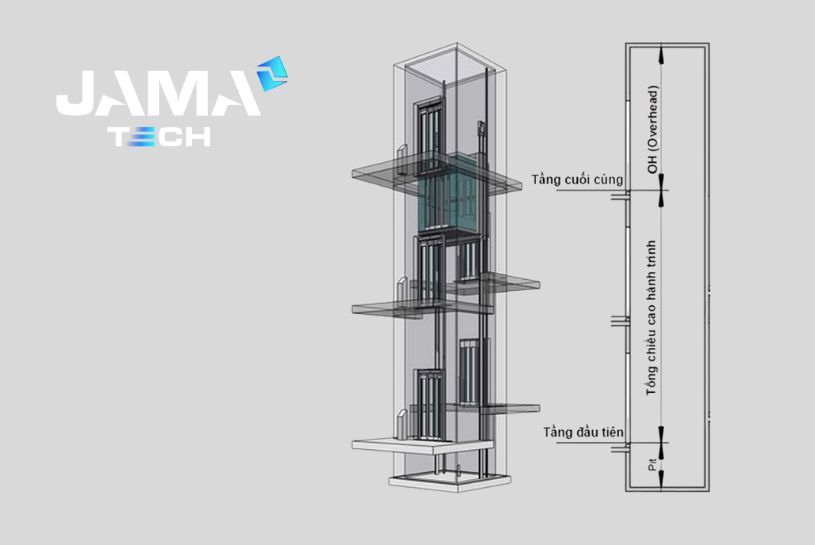

Vị trí của giếng thang máy trong hệ thống thang máy

Giếng thang máy nằm giữa hố pit ở đáy và phòng máy hoặc phần OH ở đỉnh, tạo thành một khối kết cấu liền mạch xuyên suốt công trình. Vị trí này thường được xác định ngay từ bước thiết kế kiến trúc để đảm bảo sự đồng bộ với kết cấu chịu lực của tòa nhà.

Với nhà phố và biệt thự, giếng thang máy thường được bố trí cạnh cầu thang bộ, trong giếng trời hoặc tại góc nhà tùy diện tích mặt bằng thực tế. Việc xác định vị trí sớm giúp gia chủ chủ động chừa lỗ thang trong quá trình đổ móng, tránh phải đục phá kết cấu sau này. JAMA TECH luôn khảo sát và tư vấn vị trí giếng thang máy phù hợp ngay từ giai đoạn lên bản vẽ để tối ưu diện tích và chi phí thi công cho khách hàng.

Cấu tạo giếng thang máy gồm những bộ phận nào?

Một giếng thang máy hoàn chỉnh không chỉ là bốn bức tường trống mà là tổ hợp của nhiều hạng mục kỹ thuật phối hợp với nhau. Ba bộ phận chính tạo nên cấu tạo giếng thang máy gồm hố pit, phòng máy hoặc phần OH và khoang giếng chứa ray dẫn hướng.

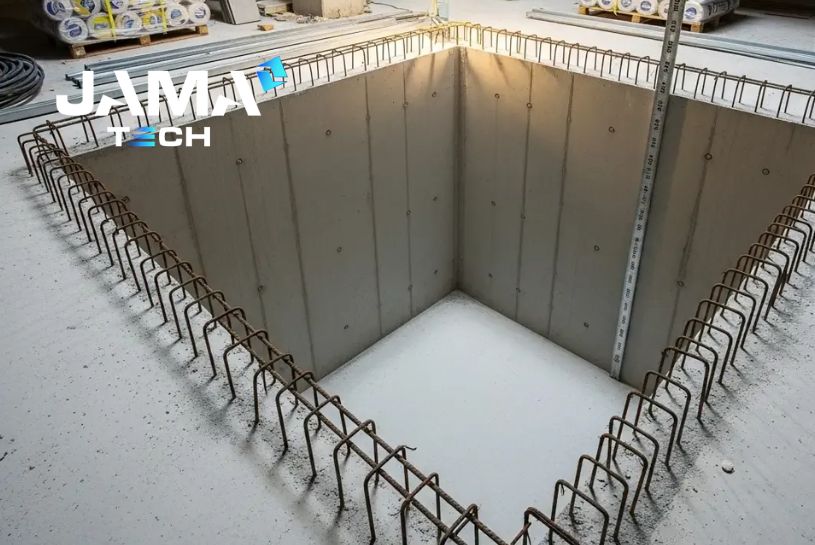

Hố pit của giếng thang máy

Hố pit là phần đáy cùng của giếng thang máy, nằm âm dưới sàn tầng thấp nhất. Đây là vị trí lắp đặt giảm chấn và các thiết bị hỗ trợ cabin trong tình huống khẩn cấp như dừng đột ngột hoặc mất điện.

Độ sâu hố pit dao động tùy loại thang, thang có phòng máy dùng công nghệ cáp kéo thường cần hố pit sâu hơn để chứa giảm chấn và hệ ray, trong khi thang không phòng máy dùng công nghệ trục vít có thể thiết kế hố pit rất nông hoặc gần như bằng mặt sàn. Đây cũng là hạng mục dễ bị thấm nước nhất trong toàn bộ giếng thang nếu không xử lý chống thấm kỹ.

Chứa giảm chấn (buffer) và thiết bị an toàn cho cabin
Cần chống thấm tuyệt đối vì nằm dưới mặt đất
Độ sâu ảnh hưởng trực tiếp đến loại công nghệ thang máy được lựa chọn

Bạn có thể tham khảo chi tiết hơn về độ sâu tiêu chuẩn và cách xử lý hố pit trong bài viết riêng của JAMA TECH về hố pit thang máy.

Phòng máy hoặc phần OH của giếng thang máy

Phòng máy là phần trên cùng của giếng thang máy, nơi đặt máy kéo, tủ điện và puly đối với thang có phòng máy truyền thống. Với các dòng thang không phòng máy hiện đại, vị trí này được thay thế bằng phần OH, tức khoảng không từ sàn tầng trên cùng đến đỉnh giếng.

Phần OH cần đủ chiều cao tối thiểu để cabin có khoảng dừng an toàn khi vượt hành trình lên tầng cao nhất, đồng thời chứa các thiết bị giới hạn hành trình và công tắc an toàn. Nhà phố có trần thấp thường ưu tiên thang không phòng máy để tiết kiệm chiều cao xây dựng vì không cần dựng thêm phòng máy riêng phía trên mái. JAMA TECH là đơn vị chuyên sâu về giải pháp không phòng máy nên luôn tính toán kỹ chiều cao OH ngay từ khâu khảo sát để đảm bảo thang vận hành êm và an toàn.

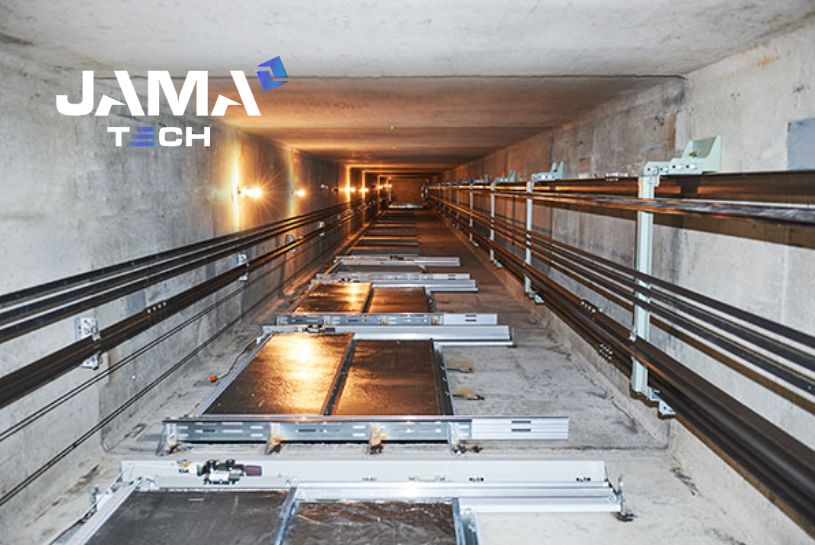

Khoang giếng và ray dẫn hướng của giếng thang máy

Khoang giếng là phần thân giữa của giếng thang máy, nơi gắn ray dẫn hướng để cabin và đối trọng di chuyển thẳng đứng, không bị lệch hay rung lắc trong quá trình hoạt động. Đây là phần chiếm diện tích lớn nhất trong toàn bộ kết cấu giếng thang.

Ray dẫn hướng được cố định vào vách giếng bằng các cùm sắt (bracket) với khoảng cách tiêu chuẩn theo bản vẽ kỹ thuật của từng hãng thang máy. Với thang trục vít, khoang giếng còn chứa trục vít trung tâm thay cho hệ cáp và đối trọng truyền thống, giúp giảm bớt số lượng thiết bị cơ khí cần lắp đặt.

Ray dẫn hướng cabin và đối trọng chuyển động thẳng đứng, ổn định
Chứa cáp tải hoặc trục vít tùy công nghệ thang máy
Cần đảm bảo độ phẳng và độ thẳng đứng của vách trong suốt chiều cao giếng

Các loại giếng thang máy phổ biến hiện nay

Tùy vào ngân sách, kiến trúc và tải trọng công trình, giếng thang máy được thi công theo nhiều phương án khác nhau. Việc chọn đúng loại giếng thang ngay từ đầu giúp tiết kiệm đáng kể chi phí phát sinh về sau.

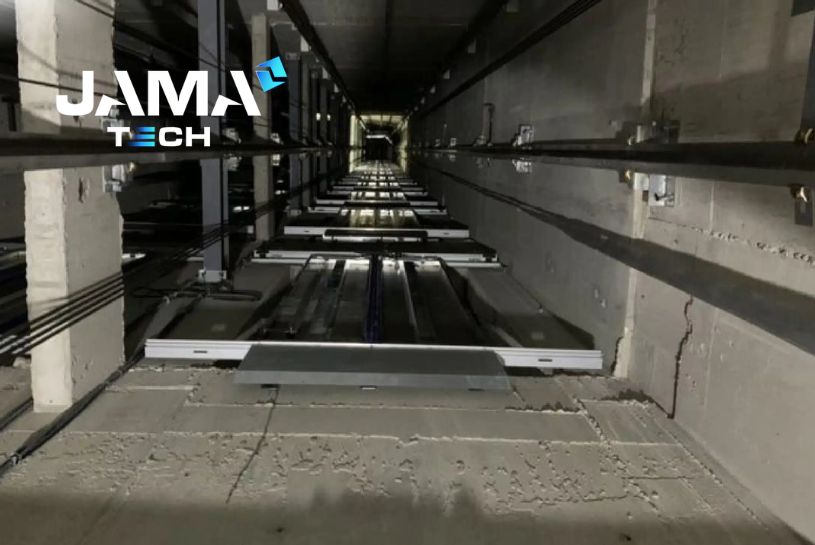

Giếng thang máy bê tông cốt thép

Đây là phương án phổ biến nhất tại các công trình chung cư, nhà cao tầng nhờ khả năng chịu lực vượt trội. Toàn bộ giếng, từ hố pit đến đỉnh, được đổ liền khối bằng bê tông cốt thép ngay trong quá trình xây dựng phần thô.

Ưu điểm lớn nhất của giếng bê tông cốt thép là độ bền cao và khả năng chịu tải trọng lớn trong thời gian dài, phù hợp với thang máy công cộng hoặc thang tải trọng nặng. Nhược điểm là quá trình thi công phức tạp, đòi hỏi thời gian dài và không thể điều chỉnh linh hoạt nếu công trình đã hoàn thiện phần thô mà chưa chừa sẵn giếng thang.

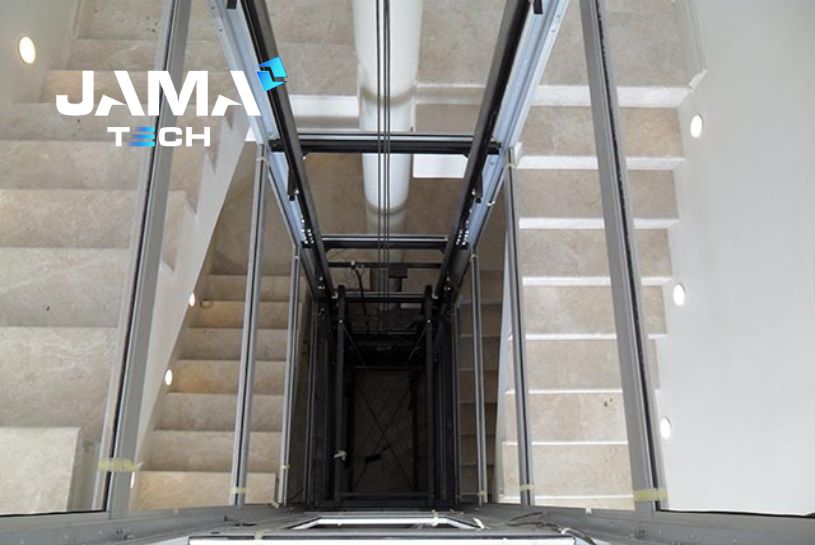

Giếng thang máy khung thép vách kính

Với các công trình nhà phố, biệt thự cải tạo hoặc nhà đã ở lâu năm chưa có sẵn giếng thang, khung thép kết hợp vách kính là giải pháp linh hoạt và thẩm mỹ được ưa chuộng nhất hiện nay. Khung thép được xử lý sơn tĩnh điện hoặc mạ kẽm chống gỉ, còn vách kính cường lực đảm bảo an toàn khi va chạm và mang lại hiệu ứng thông thoáng cho không gian.

So với bê tông cốt thép, giếng khung thép vách kính có trọng lượng nhẹ hơn nhiều nên không gây áp lực lên kết cấu móng và sàn hiện hữu, thời gian thi công cũng rút ngắn đáng kể vì lắp ghép trực tiếp mà không cần chờ bê tông đông kết. Đây cũng là phương án JAMA TECH thường tư vấn cho các gia đình cải tạo nhà cũ vì gần như không ảnh hưởng đến kết cấu chịu lực đang có sẵn.

Trọng lượng nhẹ, phù hợp cải tạo nhà cũ không cần đào móng bổ sung
Vách kính lấy sáng tự nhiên, tăng tính thẩm mỹ cho không gian cầu thang
Độ cách âm thấp hơn so với giếng bê tông nên cần lưu ý vị trí lắp đặt’

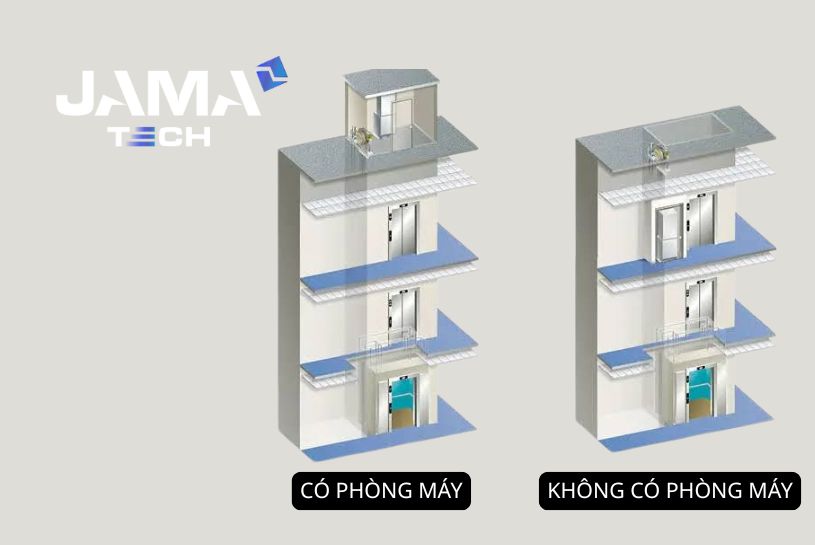

Giếng thang máy không phòng máy

Đây là hướng đi được nhiều gia đình lựa chọn trong vài năm gần đây nhờ khả năng tiết kiệm diện tích và chiều cao xây dựng. Với thang máy không phòng máy, giếng thang không cần dựng thêm phòng kỹ thuật phía trên mái vì máy kéo hoặc trục vít đã được tích hợp ngay trong khoang giếng.

Nhờ vậy, hố pit của loại giếng này cũng nông hơn đáng kể so với thang có phòng máy truyền thống, có công trình gần như không cần đào hố pit sâu. Đây chính là lý do thang không phòng máy được ưu tiên cho nhà phố có mặt bằng hẹp, trần thấp hoặc công trình cải tạo không muốn động chạm nhiều đến kết cấu mái. Nếu bạn đang cân nhắc giữa hai phương án, JAMA TECH có bài phân tích chi tiết riêng về thang máy không phòng máy để bạn tham khảo trước khi quyết định.

Chức năng của giếng thang máy trong hệ thống vận hành

Ngoài vai trò là không gian chuyển động, giếng thang máy còn đảm nhận nhiều chức năng kỹ thuật quan trọng khác mà không phải ai cũng nắm rõ. Ba chức năng cốt lõi dưới đây quyết định trực tiếp đến độ an toàn và tuổi thọ của thang máy.

Dẫn hướng và bảo vệ cabin di chuyển

Hệ ray dẫn hướng gắn trong giếng thang giúp cabin di chuyển đúng quỹ đạo thẳng đứng, hạn chế tối đa tình trạng lắc ngang hay va chạm vào vách trong suốt quá trình vận hành. Nhờ đó, trải nghiệm di chuyển trong cabin luôn êm ái và ổn định dù thang chạy nhiều tầng liên tục.

Không gian kín của giếng thang cũng đóng vai trò như lớp bảo vệ, ngăn bụi bẩn, côn trùng và các tác động vật lý từ bên ngoài tiếp xúc trực tiếp với cáp tải, ray dẫn hướng và các linh kiện cơ khí bên trong. Điều này giúp giảm tần suất bảo trì và kéo dài tuổi thọ thiết bị đáng kể so với các hệ thống vận chuyển lộ thiên.

Đảm bảo an toàn khi vận hành

Giếng thang máy được thiết kế theo tiêu chuẩn an toàn nghiêm ngặt để ngăn ngừa các rủi ro như rơi tự do, kẹt cabin hoặc va chạm giữa cabin và đối trọng. Toàn bộ hệ thống phanh cơ, công tắc giới hạn hành trình và cảm biến an toàn đều được lắp đặt và hiệu chỉnh trong không gian giếng này.

Trong tình huống mất điện hoặc sự cố kỹ thuật, giếng thang kín còn giúp hệ thống cứu hộ tự động đưa cabin về tầng gần nhất một cách an toàn mà không gây nguy hiểm cho người xung quanh. Đây là lý do vì sao các đơn vị thi công uy tín như JAMA TECH luôn kiểm tra kỹ độ kín khít và độ chính xác của giếng thang trước khi bàn giao lắp đặt.

Hỗ trợ lắp đặt, kiểm tra và bảo trì

Thiết kế giếng thang hợp lý giúp kỹ thuật viên dễ dàng tiếp cận các bộ phận như cáp tải, ray dẫn hướng, công tắc an toàn để kiểm tra định kỳ và sửa chữa khi cần. Không gian đủ rộng và bố trí khoa học rút ngắn đáng kể thời gian bảo trì mỗi lần.

Thuận tiện tiếp cận thiết bị cơ khí và điện qua cửa cứu hộ trên nóc cabin
Giảm thời gian dừng thang khi có sự cố nhờ khả năng tiếp cận nhanh
Kéo dài chu kỳ bảo trì định kỳ nếu giếng thang được thi công đúng chuẩn ngay từ đầu

Tiêu chuẩn thi công giếng thang máy cần tuân thủ

Thi công giếng thang máy sai kích thước hoặc sai kỹ thuật là nguyên nhân phổ biến khiến quá trình lắp đặt thang máy bị chậm tiến độ hoặc phát sinh chi phí sửa chữa. Dưới đây là các tiêu chuẩn kỹ thuật bắt buộc bạn cần nắm khi thi công phần giếng thang.

Kích thước giếng thang máy theo tải trọng

Kích thước giếng thang máy phải khớp chính xác với tải trọng và loại thang được chọn, sai lệch dù chỉ vài centimet cũng có thể khiến đơn vị lắp đặt không thể đưa cabin vào giếng. Với thang gia đình phổ biến từ 200kg đến 450kg, chiều rộng và chiều sâu giếng thang thường dao động trong khoảng 1200mm đến 1800mm tùy phương án đối trọng sau hay đối trọng hông.

Ngoài diện tích mặt bằng, chiều cao OH phía trên và độ sâu hố pit phía dưới cũng là hai thông số bắt buộc phải xác định trước khi đổ giếng thang. Với nhà đã xây xong phần thô, việc đo đạc và đối chiếu với bản vẽ kỹ thuật của hãng thang máy cần được thực hiện càng sớm càng tốt để tránh phải đục phá chỉnh sửa kết cấu.

Chiều rộng và chiều sâu giếng phụ thuộc trực tiếp vào tải trọng cabin
Chiều cao OH cần đủ khoảng dừng an toàn cho cabin ở tầng cao nhất
Độ sâu hố pit khác nhau rõ rệt giữa thang có phòng máy và thang không phòng máy

Dung sai và độ chính xác khi thi công

Tim giếng thang cần được căn chỉnh với độ lệch không vượt quá khoảng 10mm so với trục đứng thiết kế, đây là dung sai bắt buộc để đảm bảo cabin di chuyển êm và ray dẫn hướng không bị vênh. Các dầm dẫn hướng và điểm bắt cùm ray cũng phải được bố trí đúng khoảng cách theo bản vẽ của từng hãng thang máy.

Sai số nhỏ ở giai đoạn đổ bê tông hoặc dựng khung thép có thể khiến toàn bộ hệ ray sau này bị lệch, gây rung lắc và tiếng ồn khi thang vận hành. Vì vậy, JAMA TECH luôn phối hợp kiểm tra kích thước giếng thang bằng máy đo laser trước khi tiến hành lắp đặt thiết bị để đảm bảo sai số nằm trong giới hạn cho phép.

Chống thấm và thông gió cho giếng thang máy

Hố pit, phòng máy và toàn bộ vách giếng cần được xử lý chống thấm kỹ lưỡng vì đây là khu vực dễ bị ảnh hưởng bởi nước mưa, độ ẩm và mạch nước ngầm, đặc biệt với công trình có hố pit nằm sâu dưới mặt đất. Nước đọng lâu ngày trong hố pit không chỉ gây gỉ sét thiết bị mà còn ảnh hưởng đến độ an toàn của cabin.

Bên cạnh chống thấm, giếng thang cũng cần có khe thông gió hợp lý để tránh tích tụ hơi ẩm và nhiệt độ cao trong không gian kín, nhất là với giếng bê tông cốt thép ít lỗ thoáng tự nhiên. Một số công trình còn bố trí thêm quạt hút hoặc lỗ thông hơi ở đỉnh giếng để duy trì luồng khí lưu thông ổn định quanh năm.

Những vấn đề thường gặp ở giếng thang máy và cách khắc phục

Ngay cả khi thi công đúng bản vẽ, giếng thang máy vẫn có thể phát sinh một số vấn đề trong quá trình sử dụng lâu dài. Nhận biết sớm các dấu hiệu bất thường giúp bạn xử lý kịp thời trước khi ảnh hưởng đến toàn bộ hệ thống thang máy.

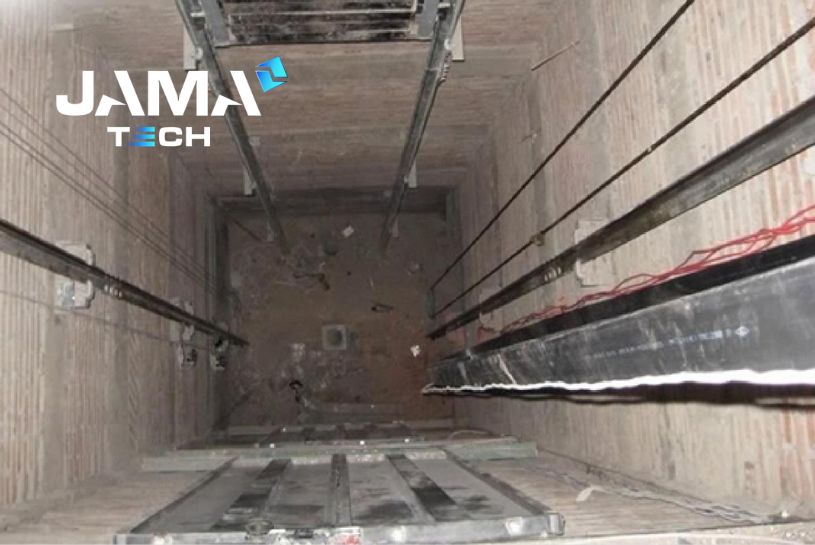

Giếng thang bị thấm nước, ẩm mốc

Đây là lỗi thường gặp nhất, đặc biệt vào mùa mưa hoặc với công trình có hố pit nằm gần mạch nước ngầm. Dấu hiệu dễ nhận biết là vệt ố vàng trên vách giếng, mùi ẩm mốc hoặc nước đọng dưới đáy hố pit.

Cách khắc phục là chống thấm lại bằng vật liệu chuyên dụng cho hạng mục ngầm, đồng thời kiểm tra hệ thống thoát nước xung quanh móng công trình để loại bỏ nguồn nước thấm từ gốc. Với công trình mới, việc chống thấm ngay từ khâu đổ bê tông hố pit sẽ tiết kiệm chi phí hơn nhiều so với xử lý khi thang đã đi vào vận hành.

Giếng thang thi công sai kích thước, lệch tim

Lỗi này thường xảy ra khi công trình không tham khảo bản vẽ kỹ thuật của hãng thang máy trước khi đổ giếng, dẫn đến tình trạng giếng quá nhỏ, quá lớn hoặc lệch trục so với thiết kế ban đầu.

Nếu giếng quá nhỏ, có thể cần đục mở rộng hoặc chuyển sang dòng thang có kích thước phù hợp hơn
Nếu lệch tim nhẹ, kỹ thuật viên có thể điều chỉnh khi lắp ray dẫn hướng trong giới hạn dung sai cho phép
Nếu lệch quá lớn, bắt buộc phải đục phá và đổ lại một phần kết cấu giếng thang

Giếng thang máy có tiếng ồn, rung lắc khi vận hành

Tiếng ồn bất thường thường xuất phát từ ray dẫn hướng lắp lệch, cùm ray lỏng hoặc vách giếng không đủ độ phẳng khiến cabin cọ xát trong quá trình di chuyển. Đây là dấu hiệu cần kiểm tra và xử lý sớm để tránh ảnh hưởng đến độ bền của cabin và các linh kiện cơ khí.

Đội kỹ thuật cần đo lại độ thẳng đứng của ray dẫn hướng, siết lại các điểm bắt cùm và kiểm tra độ mòn của con lăn dẫn hướng trên cabin. Với các trường hợp rung lắc nặng, việc bảo trì định kỳ theo khuyến cáo của nhà sản xuất là cách phòng ngừa hiệu quả nhất thay vì chờ sự cố xảy ra rồi mới khắc phục.

Những câu hỏi thường gặp về giếng thang máy

Dưới đây là những thắc mắc phổ biến nhất mà JAMA TECH thường nhận được khi tư vấn khảo sát công trình. Phần giải đáp đi thẳng vào trọng tâm để bạn có thể áp dụng ngay cho nhà mình.

Giếng thang máy có bắt buộc với mọi loại thang máy không?

Có. Dù là thang cáp kéo, thang trục vít hay thang thủy lực, mọi loại thang máy đều cần một không gian dẫn hướng riêng để cabin di chuyển an toàn, chỉ khác nhau về kích thước và độ sâu hố pit yêu cầu.

Giếng thang máy sâu bao nhiêu là đạt chuẩn?

Độ sâu giếng thang máy phụ thuộc vào loại thang, với thang có phòng máy dùng cáp kéo, hố pit thường sâu hơn để chứa giảm chấn, còn thang không phòng máy dùng trục vít có thể thiết kế hố pit rất nông. Bạn nên đối chiếu với bản vẽ kỹ thuật cụ thể của hãng thang máy dự định lắp đặt để có con số chính xác.

Giếng thang máy khác gì với hố pit thang máy?

Giếng thang máy là toàn bộ không gian thẳng đứng từ đáy đến đỉnh, còn hố pit chỉ là phần đáy cùng nằm âm dưới sàn tầng thấp nhất của giếng thang. Nói cách khác, hố pit là một bộ phận nằm trong giếng thang máy chứ không phải hai khái niệm riêng biệt.

Nhà phố nên chọn loại giếng thang máy nào?

Với nhà phố diện tích hẹp hoặc nhà cải tạo, giếng thang khung thép vách kính kết hợp thang không phòng máy thường là lựa chọn tối ưu vì trọng lượng nhẹ, không cần đào hố pit sâu và không tốn diện tích làm phòng máy riêng. Với nhà xây mới có mặt bằng thoáng, giếng bê tông cốt thép vẫn là phương án bền vững nếu ngân sách cho phép.

Ai chịu trách nhiệm thi công giếng thang máy?

Phần giếng thang thường do đơn vị xây dựng thực hiện theo bản vẽ kỹ thuật do hãng thang máy hoặc đơn vị lắp đặt cung cấp. Vì vậy, việc phối hợp chặt chẽ giữa đội xây dựng và đơn vị thang máy ngay từ đầu là yếu tố quyết định để giếng thang đạt đúng tiêu chuẩn khi bàn giao lắp đặt.

Giếng thang máy là không gian kỹ thuật thẳng đứng chứa cabin, đối trọng và ray dẫn hướng, đóng vai trò quyết định đến sự an toàn, độ ổn định và tuổi thọ của toàn bộ hệ thống thang máy. Nếu bạn đang có nhu cầu tư vấn giếng thang máy phù hợp cho công trình của mình, đội ngũ kỹ thuật JAMA TECH luôn sẵn sàng khảo sát và đồng hành cùng bạn từ bước lên bản vẽ đến khi bàn giao.
