Đối trọng thang máy là bộ phận được treo ở đầu còn lại của cáp tải, di chuyển ngược chiều với cabin để cân bằng trọng lượng cho toàn bộ hệ thống. Nhờ khối đối trọng này, động cơ không phải gánh toàn bộ tải trọng cabin mà chỉ cần xử lý phần chênh lệch, giúp thang máy vận hành êm, bền và tiết kiệm điện hơn. JAMA TECH thông qua bài viết dưới đây tổng hợp đầy đủ cấu tạo, nguyên lý, công dụng và cách tính khối lượng của bộ phận này.

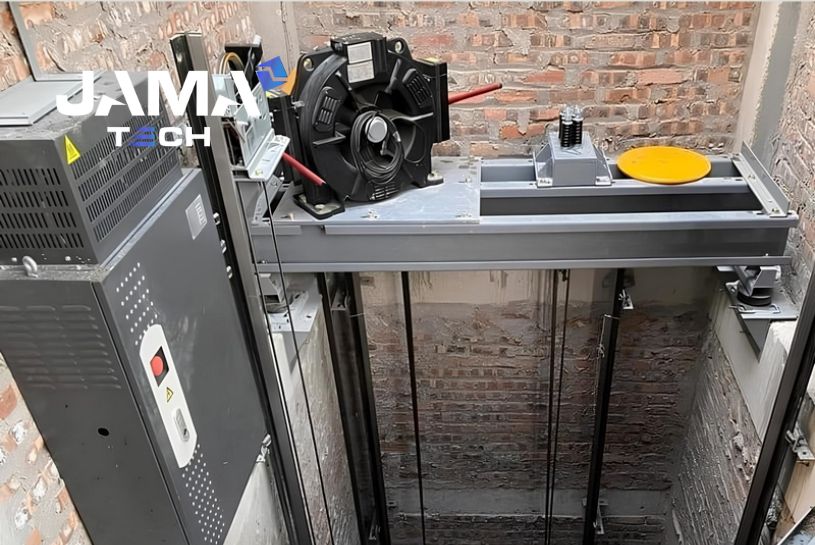

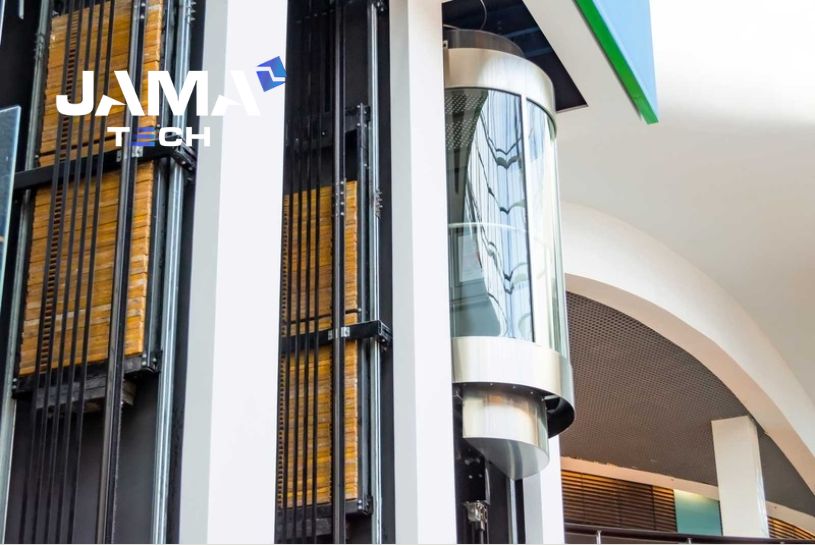

Đối trọng thang máy là gì?

Đối trọng thang máy là một khối vật nặng, thường có hình hộp chữ nhật, được nối với cabin thông qua hệ thống cáp tải vắt qua puly ở đỉnh hố thang. Khi cabin đi lên thì đối trọng đi xuống và ngược lại, nhờ đó động cơ chỉ cần tạo ra lực bằng đúng phần chênh lệch trọng lượng giữa hai bên thay vì phải nâng toàn bộ cabin. Đây là bộ phận chỉ xuất hiện trên thang máy sử dụng công nghệ cáp kéo (traction), còn thang máy thủy lực hay trục vít thì không có bộ phận này.

Về bản chất, đối trọng đóng ba vai trò song song với nhau:

Cân bằng trọng lượng để giảm áp lực lên động cơ và puly kéo
Tạo lực ma sát cần thiết giữa cáp tải và rãnh puly để cabin không bị trượt
Góp phần giúp thang máy vận hành êm ái, giảm hao mòn và tiết kiệm điện năng

Nguyên lý hoạt động của đối trọng thang máy

Nguyên lý hoạt động của đối trọng thang máy dựa trên cơ chế ròng rọc cân bằng, trong đó cabin và đối trọng luôn di chuyển ngược chiều nhau thông qua hệ puly và cáp tải. Cách dễ hình dung nhất là liên tưởng đến chiếc gàu múc nước giếng ngày xưa, khi bên này lên thì bên kia xuống, nhờ đó người kéo không phải tốn nhiều sức.

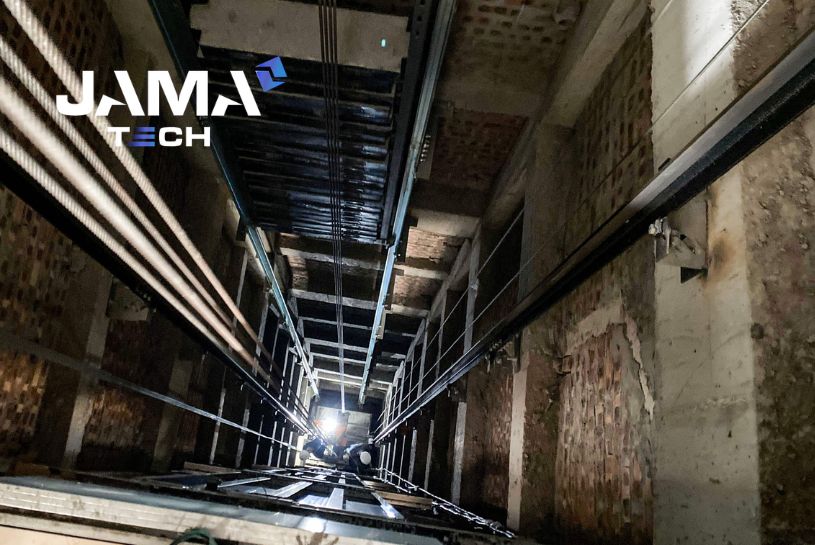

Cabin và đối trọng di chuyển ngược chiều nhau như thế nào

Cabin và đối trọng được nối chung với nhau bằng cáp tải, sợi cáp này vắt qua một bánh xe gọi là puly đặt trên đỉnh hố thang. Khi động cơ quay puly theo một chiều, cáp sẽ kéo cabin lên đồng thời thả đối trọng xuống, và khi puly quay ngược lại thì cabin xuống còn đối trọng lên.

Có thể hình dung quá trình này theo ba bước đơn giản như sau:

Động cơ quay puly, giống như tay quay của một ròng rọc
Cáp tải vắt qua puly kéo cabin đi một chiều và kéo đối trọng đi chiều ngược lại cùng lúc
Cabin và đối trọng luôn đi được quãng đường bằng nhau vì cùng gắn trên một sợi cáp

Nhờ cơ chế này, động cơ không phải tự mình nâng cả khối cabin nặng hàng trăm kilôgam mà chỉ cần tạo thêm một lực nhỏ để thắng phần chênh lệch giữa hai bên.

Đối trọng phối hợp với hệ thống an toàn ra sao

Ngoài việc giúp cân bằng tải trọng, đối trọng còn được lắp đặt cùng các thiết bị an toàn giống hệt như bên cabin để phòng ngừa sự cố. Bộ phận này di chuyển trên đường ray dẫn hướng riêng, tách hẳn khỏi đường ray của cabin nên hai bên sẽ không bao giờ va chạm vào nhau.

Một số thiết bị an toàn thường thấy đi kèm với đối trọng bao gồm:

Phanh an toàn riêng, tự động kẹp chặt vào ray dẫn hướng nếu đối trọng di chuyển quá nhanh so với mức cho phép
Thiết bị giám sát tốc độ dùng chung với cabin, nếu phát hiện tốc độ bất thường sẽ kích hoạt phanh cho cả hai bên cùng lúc
Khoảng đệm an toàn phía trên và phía dưới đối trọng, đảm bảo dù có sự cố thì đối trọng cũng không va chạm vào đỉnh hoặc đáy hố thang

Nhờ những thiết bị này, dù cabin và đối trọng luôn chuyển động ngược chiều với tốc độ khá nhanh, hệ thống vẫn được đảm bảo an toàn ở mọi thời điểm.

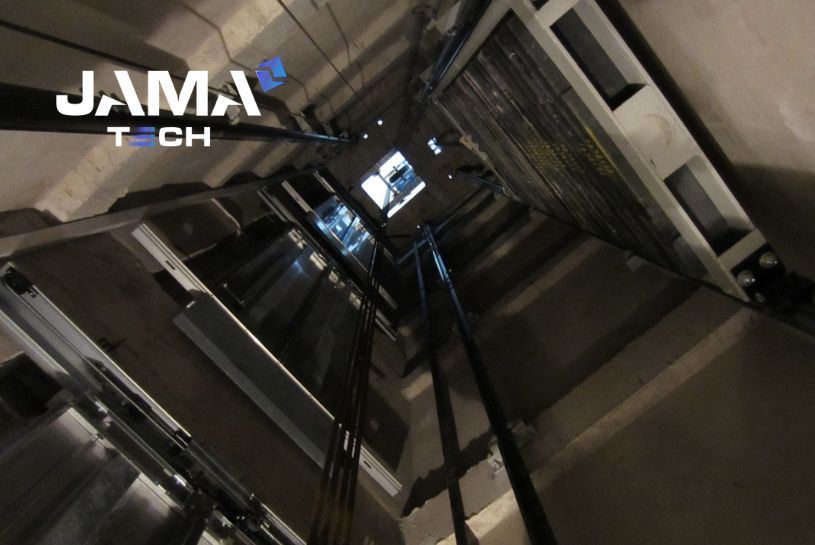

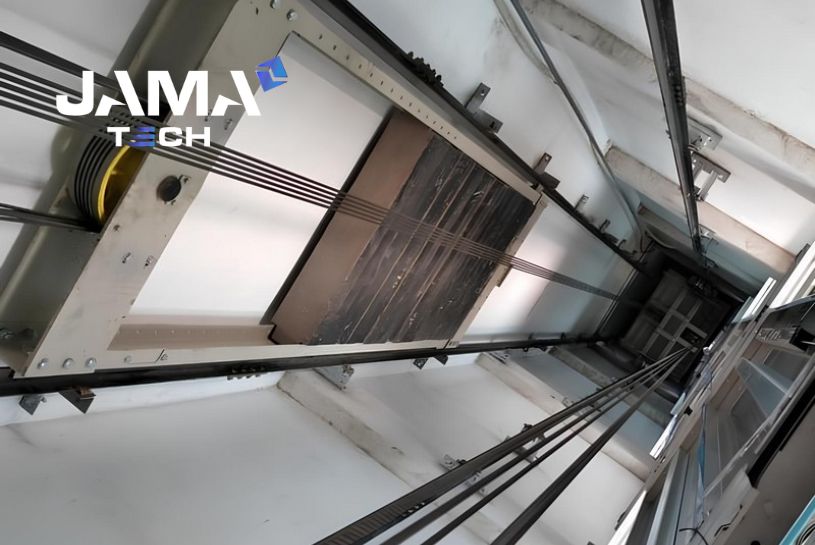

Cấu tạo đối trọng thang máy chi tiết

Đối trọng thang máy không phải một khối đặc duy nhất mà là một hệ thống gồm nhiều bộ phận phối hợp với nhau để đảm bảo an toàn khi vận hành. Ba thành phần chính thường gặp là khung đối trọng, cục đối trọng và bo đối trọng.

Khung đối trọng thang máy

Khung đối trọng là bộ khung kim loại chắc chắn, có nhiệm vụ giữ và định vị các cục đối trọng bên trong trong suốt quá trình cabin di chuyển. Khung được thiết kế theo hai thanh ray dẫn hướng dọc theo hố thang để đối trọng luôn di chuyển ổn định, không bị lắc hay va chạm vào thành hố. Kích thước và độ dày của khung phụ thuộc trực tiếp vào tải trọng thang máy và số lượng cục đối trọng cần chứa.

Thường được chế tạo từ thép định hình chịu lực cao
Có hai bên gắn guốc trượt hoặc con lăn để bám theo ray dẫn hướng
Càng nhiều tầng phục vụ và tải trọng lớn thì khung càng phải dày và chắc

Cục đối trọng thang máy

Cục đối trọng là những khối vật nặng hình hộp chữ nhật được xếp chồng lên nhau trong khung, đóng vai trò tạo ra phần lớn khối lượng cần thiết để cân bằng với cabin. Vật liệu phổ biến nhất là bê tông cốt thép nhờ giá thành rẻ, còn gang đúc được ưu tiên cho các công trình cần tiết kiệm diện tích hố thang vì khối lượng riêng lớn hơn.

Bê tông cốt thép, giá thành thấp, cần kiểm soát chất lượng đúc kỹ để tránh nứt vỡ
Gang đúc, khối lượng riêng cao, kích thước gọn hơn cho cùng một khối lượng
Thép tấm, dùng cho các hệ đối trọng yêu cầu độ chính xác cao

Bo đối trọng thang máy

Bo đối trọng là tấm chắn hoặc lớp bọc bên ngoài các cục đối trọng, thường làm từ thép hoặc gang để tăng độ chắc chắn và ngăn các khối vật nặng bên trong xê dịch, rơi vỡ trong quá trình di chuyển. Bộ phận này được siết chặt vào khung đối trọng bằng bu lông chuyên dụng, đồng thời hỗ trợ phân bổ đều khối lượng giữa các cục đối trọng.

Bọc kín các cục đối trọng để đảm bảo an toàn khi cabin dừng đột ngột
Được kiểm tra định kỳ để phát hiện sớm tình trạng lỏng bu lông hoặc nứt vỡ
Khối lượng của bo đối trọng cũng được tính vào tổng khối lượng đối trọng khi thiết kế

Các loại đối trọng thang máy phổ biến

Không phải đối trọng thang máy nào cũng giống nhau, chúng được phân loại theo vật liệu chế tạo và theo cách lắp ráp bên trong khung. Việc chọn đúng loại đối trọng ảnh hưởng trực tiếp đến chi phí, độ bền và diện tích hố thang của công trình.

Phân loại đối trọng theo vật liệu chế tạo

Vật liệu là yếu tố quyết định lớn nhất đến giá thành, độ bền và kích thước của đối trọng. Mỗi loại vật liệu phù hợp với một nhóm công trình khác nhau tùy vào ngân sách và diện tích hố thang thực tế.

Đối trọng bê tông cốt thép, chi phí thấp nhất, phổ biến ở thang máy gia đình và thang máy tải trọng vừa
Đối trọng gang đúc, khối lượng riêng lớn nên kích thước nhỏ gọn hơn, phù hợp hố thang hẹp
Đối trọng thép tấm, độ chính xác cao, thường dùng cho thang máy yêu cầu vận hành êm và ổn định tuyệt đối
Đối trọng hợp kim hoặc composite, chỉ xuất hiện ở một số dòng thang máy cao cấp nhằm giảm rung và tiếng ồn

Phân loại đối trọng theo cấu trúc lắp ráp

Ngoài vật liệu, đối trọng còn được chia theo cách các cục đối trọng được sắp xếp bên trong khung, ảnh hưởng đến khả năng điều chỉnh khối lượng khi cần cân bằng lại hệ thống.

Đối trọng dạng khối lắp ghép, gồm nhiều cục đối trọng xếp chồng, dễ tăng giảm khối lượng khi cần hiệu chỉnh
Đối trọng nguyên khối, đúc liền một khối duy nhất, ít linh hoạt hơn nhưng chắc chắn và ổn định lâu dài
Khối lượng của mỗi cục đối trọng thường được nhà sản xuất tính toán theo công thức riêng, dựa trên trọng lượng cabin rỗng cộng khoảng 40 đến 50 phần trăm tải trọng định mức, để đảm bảo hệ thống cân bằng tối ưu trong hầu hết điều kiện sử dụng

Vị trí lắp đặt đối trọng thang máy

Đối trọng thang máy có thể được lắp ở hai vị trí chính tùy theo thiết kế hố thang, đó là đối trọng hông và đối trọng sau. Mỗi vị trí có ưu nhược điểm riêng, phù hợp với hình dạng không gian và mục đích sử dụng khác nhau của từng công trình.

Vị trí	Thang máy đối trọng hông	Thang máy đối trọng sau
Mô tả	Đối trọng được lắp bên hông cabin	Đối trọng được lắp phía sau cabin
Loại thang phù hợp	Thang máy gia đình hoặc thương mại có không gian hố thang rộng theo chiều ngang	Thang máy gia đình hoặc thương mại có không gian hẹp nhưng chiều sâu lớn
Ưu điểm	Tận dụng chiều rộng hố thang, không yêu cầu hố thang quá sâu, thích hợp công trình diện tích hạn chế theo chiều sâu	Tận dụng tối đa diện tích ngang, tối ưu không gian lắp đặt, dễ bảo trì và kiểm tra đối trọng khi cần
Nhược điểm	Chiều ngang hố thang cần rộng hơn để chứa cả đối trọng lẫn cabin, bảo trì có thể phức tạp hơn do vị trí nằm sát cabin	Yêu cầu chiều sâu hố thang lớn hơn, khó lắp đặt trong công trình có chiều sâu hạn chế

Việc chọn đối trọng hông hay đối trọng sau nên dựa trên khảo sát thực tế kích thước hố thang, không nên áp dụng theo cảm tính vì sai lệch dù nhỏ cũng ảnh hưởng đến kích thước cabin và tiến độ thi công.

Công dụng của đối trọng thang máy

Đối trọng thang máy không chỉ đơn thuần là một khối vật nặng mà còn quyết định trực tiếp đến hiệu suất và tuổi thọ của toàn bộ hệ thống thang máy. Ba công dụng nổi bật nhất của bộ phận này là cân bằng tải trọng, tiết kiệm điện năng và tạo độ bám an toàn cho cáp tải.

Cân bằng tải trọng giữa cabin và hệ thống treo

Chức năng cốt lõi của đối trọng là giữ cho trọng lượng hai đầu cáp tải luôn ở trạng thái cân bằng tương đối, bất kể cabin đang chở đầy hay chở ít người. Nhờ vậy, puly kéo không bị lệch tải quá lớn về một phía, giúp cabin di chuyển ổn định và giảm rung lắc trong suốt hành trình.

Giữ chênh lệch trọng lượng giữa cabin và đối trọng ở mức tối thiểu
Hạn chế tình trạng cabin bị giật hoặc rung khi khởi động và dừng
Kéo dài tuổi thọ của puly, cáp tải và các bộ phận cơ khí liên quan

Giảm công suất và tiết kiệm điện năng cho máy kéo

Nhờ đối trọng gánh bớt phần lớn trọng lượng cabin, động cơ chỉ cần sinh ra lực kéo bằng phần chênh lệch còn lại thay vì nâng toàn bộ khối lượng. Điều này cho phép nhà sản xuất sử dụng động cơ có công suất nhỏ hơn mà vẫn đảm bảo thang máy vận hành trơn tru, đồng thời giảm đáng kể lượng điện năng tiêu thụ trong quá trình sử dụng lâu dài.

Động cơ nhỏ gọn hơn nhưng vẫn đủ lực kéo cabin
Tiết kiệm điện năng rõ rệt so với hệ thống không có cơ chế cân bằng
Giảm hao mòn động cơ nhờ không phải hoạt động ở công suất tối đa liên tục

Tạo lực ma sát an toàn cho hệ thống cáp kéo

Đối trọng còn giúp tạo ra lực căng ổn định giữa cáp tải và rãnh puly, đảm bảo cáp không bị trượt khi động cơ truyền lực. Nếu thiếu đối trọng hoặc khối lượng đối trọng không được tính toán chính xác, cáp có thể bị trượt trên puly, gây mất an toàn khi vận hành.

Duy trì độ ma sát cần thiết giữa cáp và rãnh puly trong mọi điều kiện tải
Ngăn hiện tượng trượt cáp, một trong những nguyên nhân gây sự cố thang máy
Hỗ trợ hệ thống phanh an toàn hoạt động chính xác khi cabin dừng khẩn cấp

Thang máy không đối trọng khác gì thang máy có đối trọng?

Bên cạnh dòng thang máy cáp kéo truyền thống sử dụng đối trọng, thị trường hiện có thêm thang máy trục vít và thang máy thủy lực hoàn toàn không cần bộ phận này. Bảng so sánh dưới đây giúp bạn thấy rõ sự khác biệt giữa hai dòng thang máy để dễ dàng lựa chọn cho công trình của mình.

Tiêu chí	Thang máy có đối trọng	Thang máy không đối trọng
Công nghệ sử dụng	Thang máy cáp kéo, dùng puly và cáp tải	Thang máy trục vít, thủy lực hoặc dùng tang trống cuốn cáp
Nguyên lý vận hành	Đối trọng di chuyển ngược chiều cabin qua hệ puly để cân bằng tải	Cabin di chuyển nhờ trục vít, piston thủy lực hoặc tang trống, không cần vật cân bằng
Kích thước cabin	Nhỏ hơn vì phải chừa không gian khoảng 250mm cho đối trọng	Lớn hơn khoảng 25 đến 30 phần trăm so với thang có đối trọng cùng kích thước hố thang
Yêu cầu hố thang và phòng máy	Thường cần hố pit sâu, một số dòng cần phòng máy riêng	Không yêu cầu hố pit sâu, phần lớn không cần phòng máy riêng
Độ ồn khi vận hành	Êm ái nhờ cơ chế cân bằng tải trọng tốt	Trục vít và thủy lực thường phát ra tiếng ồn lớn hơn khi vận hành
Công trình phù hợp	Nhà cao tầng, chung cư, công trình có tần suất sử dụng lớn	Nhà phố, biệt thự thấp tầng, công trình có diện tích hố thang hạn chế

Nhìn chung, thang máy có đối trọng phù hợp với công trình cao tầng cần vận hành bền bỉ và êm ái, trong khi thang máy không đối trọng lại là lựa chọn tối ưu cho nhà ở thấp tầng muốn tiết kiệm diện tích hố thang và không cần xây phòng máy riêng.

Câu hỏi thường gặp về đối trọng thang máy

Dưới đây là những thắc mắc phổ biến nhất về đối trọng thang máy mà JAMA TECH thường nhận được khi tư vấn lắp đặt thang máy cho khách hàng, mỗi câu đều được trả lời trực tiếp và ngắn gọn để bạn tra cứu nhanh.

Đối trọng thang máy nặng bao nhiêu?

Khối lượng đối trọng thường bằng trọng lượng cabin rỗng cộng thêm khoảng 40 đến 50 phần trăm tải trọng định mức của cabin. Ví dụ một thang máy có tải trọng tối đa 450 kilôgam và trọng lượng cabin rỗng 400 kilôgam thì khối lượng đối trọng thường rơi vào khoảng 600 kilôgam, con số cụ thể sẽ do đơn vị lắp đặt tính toán theo từng thiết kế thực tế.

Thang máy có bắt buộc phải có đối trọng không?

Không bắt buộc. Đối trọng chỉ xuất hiện trên thang máy sử dụng công nghệ cáp kéo, còn thang máy trục vít và thang máy thủy lực vận hành hoàn toàn không cần bộ phận này mà vẫn đảm bảo an toàn và ổn định.

Đối trọng thang máy làm bằng gì?

Vật liệu phổ biến nhất là bê tông cốt thép nhờ chi phí thấp, tiếp theo là gang đúc cho công trình cần tiết kiệm diện tích hố thang, và thép tấm hoặc hợp kim đặc biệt cho các dòng thang máy cao cấp yêu cầu vận hành êm.

Không có đối trọng thang máy có hoạt động được không?

Có. Thang máy trục vít và thủy lực vẫn hoạt động bình thường mà không cần đối trọng vì chúng dùng cơ chế nâng hạ khác như trục vít và đai ốc hoặc piston thủy lực, tuy nhiên nhược điểm là thường ồn hơn khi vận hành so với thang máy có đối trọng.

Bo đối trọng và cục đối trọng thang máy khác gì nhau?

Cục đối trọng là các khối vật nặng tạo ra khối lượng chính, còn bo đối trọng là tấm bọc hoặc chắn bên ngoài giúp cố định các cục đối trọng trong khung, ngăn chúng xê dịch hoặc rơi ra ngoài khi cabin di chuyển.

Đối trọng thang máy là bộ phận đối trọng lượng với cabin qua hệ puly và cáp tải, giúp giảm tải cho động cơ, tiết kiệm điện năng và giữ cho cabin vận hành êm ái, an toàn. Bộ phận này gồm ba thành phần chính là khung đối trọng, cục đối trọng và bo đối trọng, được phân loại theo vật liệu chế tạo và cấu trúc lắp ráp, đồng thời có thể lắp ở vị trí hông hoặc phía sau cabin tùy theo diện tích hố thang. Với những công trình có diện tích hạn chế, thang máy không đối trọng như trục vít hoặc thủy lực là lựa chọn thay thế đáng cân nhắc.

Nếu bạn đang tìm hiểu để lắp đặt thang máy cho nhà ở, JAMA TECH sẵn sàng khảo sát thực tế và tư vấn phương án đối trọng phù hợp nhất với công trình của bạn.
